| 计量单位 | 台 |
|---|---|
| 别名 | 井式氮化炉 |
| 材质 | 硅酸铝保温材料+钢板+电热元件 |
| 产地 | 东莞 |
| 产品类别 | 工业炉热处理炉 |
| 额定温度 | 650（℃） |
| 工作室尺寸 | 400*520 |
| 工作温度 | 600℃ |
| 功率 | 20KW |
| 规格 | 20KW |
| 类型 | 井式气体氮化炉 |
| 适用范围 | 钢制零件的气体渗氮，也可进行气体氮碳共渗（软氮化）处理之用。也可以做回火炉 |
| 外形尺寸 | 1550*1450*1820 |
| 销售方式 | 直销 |
| 装载量 | 160 |
| 最大电压 | 380（V） |
| 执行质量标准 | 国标 |
| 炉膛最高温度 | 650℃ |
| 发货期限 | 30天 |
| 品牌 | 金力泰 |
| 型号 | RN-20-6 |
| 加工定制 | 是 |
| 质量认证 | iso9001 |

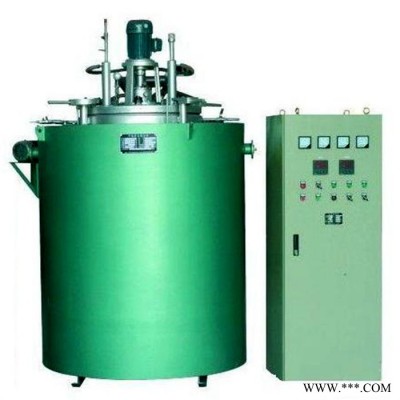

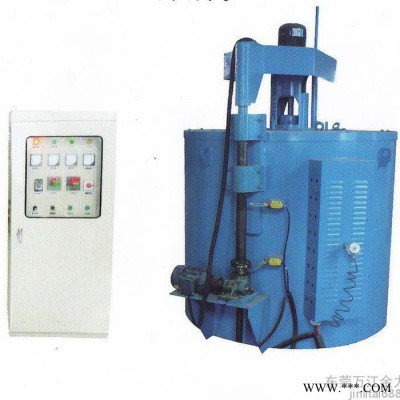

RN系列井式气体氮化炉
一、 用途
本系列井式气体氮化炉系周期作业式电炉,主要用于钢制零件的气体渗氮，也可进行气体氮碳共渗（软氮化）处理之用。当不能用通氨和滴注装置时，可作为一般井式回火炉使用。
二、井式炉的结构：
井式炉主要由炉体（包括炉壳、炉膛、炉衬、炉盖等）、加热元件、热风循环装置、升降机和温控电控系统部分组成。
炉壳是由滚筒成圆形焊接制作而成，底部采用槽钢加固焊接。炉膛用弧形轻质阶梯砖砌筑；加热元件采用高电阻合金丝绕制成螺旋状安放在炉膛的搁丝砖上；炉膛与炉壳之间填充陶瓷纤维棉保温材料。炉膛内配有一个炉罐，炉罐里有装料筐，被处理的零件放在起导风作用的装料筐内。炉盖上装有通风机，强迫气流循环，使炉内温度和气氛均匀。为了防止风扇变形和轴间漏气，装有水冷却活塞环密封系统。炉盖的升降由电动马达、减速机装置来完成。炉盖上装有有机液体滴注器、通氨管和排气管，炉内的废气是通过排气管排出炉外，其压力可通过排气管上的截止阀来调节。炉膛上面有炉盖，炉盖启动为电动马达传动机构完成。控制炉温的热电偶从炉壳上的热电偶空插入炉内。
电动传动升降机由马达，减速机，蜗轮蜗杆组成。
热风循环风机：为使炉内的温度更为均匀，本炉在炉盖上装有一只循环风机，作为在加热过程中搅拌炉膛内的空气，使炉内形成热循环，本系统有电机、风冷装置、风叶轴、风叶组成，在使用时只需点动控制按纽即可，同时风机电源与炉盖启闭形成联锁作用，当炉盖开启的同时切断风机电源，风机停止工作。
温度控制：采用块微电脑数显智能仪表自动控温加热，分上下3区独立加热控制，仪表具有P-I-D智能自整定控制功能。
电控柜：工作中设有3相工作电流、电压显示，同时设有漏电接地保护、超温报警、恒温计时等功能。
三、主要技术数据
| 型号 数据名称 | RN-20-6K | RN-30-6K | RN-45-6K | RN-60-6K | RN-75-6K | RN-90-6K | |
| 额定功率（KW） | 20 | 30 | 45 | 60 | 75 | 90 | |
| 额定电压（V） | 380 | 380 | 380 | 380 | 380 | 380 | |
| 额定温度（℃） | 650 | 650 | 650 | 650 | 650 | 650 | |
| 相 数 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 加热元件接法 | Y | Y | Y | YY | YY | YY | |
| 工作室尺寸 | 直径（mm） | Φ400 | Φ450 | Φ450 | Φ650 | Φ800 | Φ800 |
| 高（mm） | 520 | 650 | 1000 | 1200 | 1300 | 1800 | |
| 空炉升温时间（h） | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.6 | ≤1.6 | ≤1.6 | |
| 空炉损耗功率（kw) | ≤7, | ≤7.5 | ≤9 | ≤13 | ≤15 | ≤17 | |
| 炉温均匀性（℃） | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| 最大装载量（kg) | 160 | 200 | 300 | 630 | 750 | 1450 | |
| 外形尺寸 | 长（mm） | 1550 | 1600 | 1850 | 1990 | 2050 | 2050 |
| 宽（mm） | 1450 | 1500 | 1500 | 1780 | 1900 | 1900 | |
| 高（mm） | 1820 | 2000 | 2270 | 2730 | 3160 | 4300 | |
| 电炉质量（kg） | 1600 | 1900 | 2600 | 3400 | 3900 | 4800 | |
