| 动力类型 | 液压 |
|---|---|
| 工作台尺寸 | 3000×600 |
| 公称压力 | 2500kn |
| 喉口深度 | 330 |
| 滑块行程 | 300mm |
| 控制形式 | 数控 |
| 类型 | 校平机 |
| 行程次数 | 2 |
| 重量 | 6000kg |
| 主电机功率 | 7.5kw |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 品牌 | 大正液压 |
| 型号 | YL41-250t |
1 主要技术参数
|
| 名称 | 单位 | 数值 | 备注 | |
| 压力 | 公称压力 | kN | 2500 | | |
| 液体最大工作力 | MPa | 25 | | ||
| 行程 | 有效行程 | mm | 300 | | |
| 几何 尺寸 | 最大开口高度 | mm | 480 |
| |
| 工作台有效尺寸 | 左右 | mm | 3000 | | |
| 前后 | mm | 600 | | ||
| 喉深 | mm | 330 |
| ||
| 速度 | 下行 | mm/s | 9 |
| |
| 回程 | mm/s | 15 |
| ||
| 功率 | 机器总功率 | kW | 7.5 |
| |
| | | | | ||
注：此参数仅供参考，可按客户需求定制各种参数的校直整形液压机。
2 机器的用途特点
本机器主要用于轴类、管类、型材等零部件的校直，板材校平等工艺，也可用于金属材料的简单压制工艺，如弯曲、翻边、挤压、成型等。本机器采用按钮集中控制，工作压力、行程可根据需要在规定范围内任意调节。
液压泵输出的压力油进如液压缸的A腔，产生的推力大于B腔产生的支撑力，所以活塞向下运行，使执行元件实现下压运动完成相应工作。
3 机器的结构概述

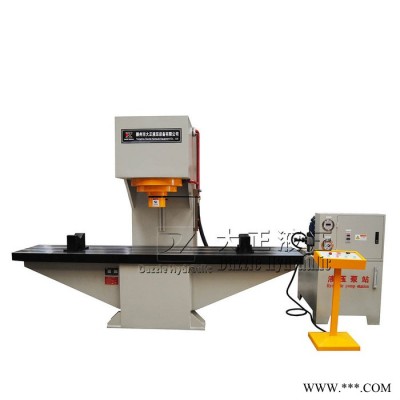

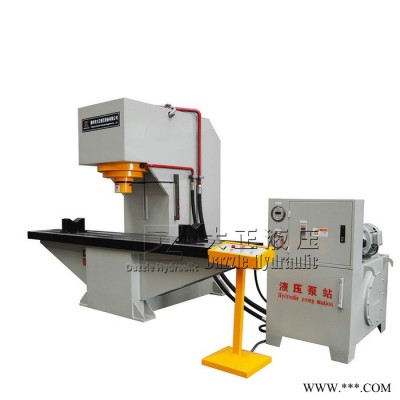

该设备又称C型液压机，钢性好，结构简单操作方便，特点是为开式结构，可以三面接近工作区，因此装卸模具和操作更方便，整机部分介绍如下：
机身由两侧主侧板和主板焊接成型，形成一个封闭的钢性框架承受液压机工作时的作用力，压头和主缸活塞杆连接上、下移动。工作台上有“T”型槽，用于安装模具或工装。
