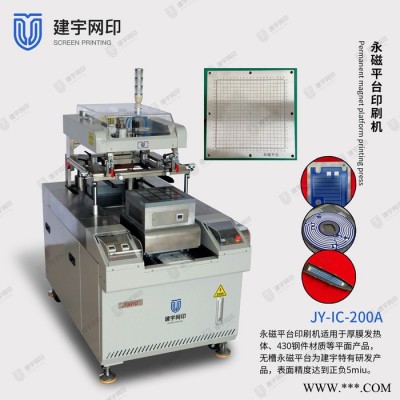

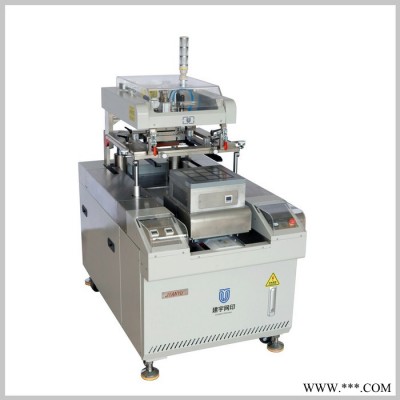

建宇网印 厂家供应集成电路印刷机 可用于陶瓷电子雾化芯印刷机 陶瓷传感器印刷机 氧化铝陶瓷印刷

1）印刷平台X、Y、θ通过CCD自动找正“+” “o” “外形” 标对位印刷

2）本机是标准厚膜电路印刷机，主要特点为易用、高效率、高精度；

3）本机机头整体挤压铸造采用全电机设计，跑台、刮刀、印刷、真空全部采用电机驱动；

4）印刷压力采用电气比例阀稳定气压在±0.01Mpa以内（如0.54-0.56Mpa），进一步提高气压控制精度。

2. 主要性能

A. 整体结构——机体采用口型钢材焊接，上表面整体平磨精度±0.05，机头单元整体铸造

B. 动力拖动——印刷压力、印刷架驱动、平台驱动分别采用独立的动力源，PLC控制。

C. 网架结构——

1） 网版架采用整体固定结构，结构紧凑，刚性强。

2） 网版固定锁定在支架上，支架固定连接在整体结构上，

D. 印刷系统——

1） 印刷/覆墨速度——印刷/覆墨速度恒定，并可独立调节。

2) 印刷驱动————日本伺服拖动系统，丝杆传动；低速无爬行，高速无抖动。

3) 印刷行程————触摸屏数字设定行程（1~260mm），独立调校。

4) 印刷导向————选用台湾上银丝杆，8导程。

5) 刮印系统————刮墨/回墨的角度可调节，动作灵活，刚性强。

6) 刮印压力————可精密微调印刷和回墨压力，电子屏显示，电气比例阀恒定设定值。

E. 控制系统——

   三菱PLC控制电路，台湾产触摸屏(人机界面)。

F. 平台系统——

1) 平台驱动————松下伺服加上银丝杆驱动拖动平台前后移动，定位±0.01。

2) 平台升降————手动输入电动精密升降，平台可调节（0~14mm）调节单位0.01。

3) 平台结构————三角斜坡机构保证升降平稳。

4) 真空吸气————强力自动真空吸附，保证套印准确。

E. CCD视觉系统——

1) 镜头————— 35mm  CCTV镜头

2) 工控机———— TANK-800

3) 显示器———— PHILIPS 15寸

4) 取像方式——— 二套500万像素CCD数字相机

 1)   位置显示：可显示CCD镜头调节移动量，直观大方。X轴和Y轴共有四处。

 2)   真空压力：平台内真空的负压值显示，并输出满足气压信号，使设备运行动作更加可靠。

 3)   CCD系统：采用两个高清晰相机对位，同轴光镜头，有拍照清晰，对位快速，精度高的特点。

 4)   控制面板： CCD影像系统外的操作全都在这个触摸屏操作，有急停按钮、启动按钮和电源开关。

 5)   印刷头：采用两个SMC双杆气缸，行程可调，其特点运行平稳，寿命长。保证印刷出来的刷产品的质量稳定可靠。

 6)   网版锁紧：采用四个亚德客气缸同时压紧网版，夹紧力均匀可靠，网版可以非常平稳的固定的框架上。并且换取网版方便快捷。

 7)   刮刀压力：包含刮刀压力调节、刮刀压力显示、背压压力调节和背压压力显示。是通过精密调压阀来调节印刷气缸的压力，在0.10~0.70Mpa范围内任意可调，并且显示和低压报警。背压压力是用来消除印刷刀来的自重，让实际值更加真实。

七、技术服务说明

1.   售后服务的方法：定期或不定期走访维护、操作及技术培训。

2.   售后服务的费用：保修期内，我司承担；保修期后，我司收取配件费用。

3.   售后服务专线：李经理0731-8552 3328；13348699119（微信同号）

4.   服务内容：

1)   设备配件的质量问题，在一年内免费更换。

2)   设有厚膜印刷打样车间，可代为客户提供售前售后打样服务。

3)   设备出现故障，收电话通知后，电话沟通不能解决时，我司在8小时内到达现场解决问题。

4)   售后服务不仅仅是设备的维修维护，还包含工艺技术的全力潜心支援，我公司工艺技术人员可在进行现场技术培训，提供全套厚膜印刷工艺技术、信息及设备方案。
