| 测量范围 | 0-100000m3/h |
|---|---|
| 产地 | 福建厦门 |
| 工作温度 | 330 |
| 工作压力 | 1.6MPa |
| 公称通径 | 15-300mm |
| 精度等级 | 1.5 |
| 类型 | 涡街流量计,流体振荡式流量计 |
| 适用介质 | 蒸汽,液体,水,气体,空气,低腐蚀性气体,氮气,柴油 |
| 品牌 | 厦门精川 |
| 型号 | JCVF |
| 加工定制 | 是 |
锅炉蒸汽流量计参数
1、温度范围：压电式 -40℃ ~ 350℃ 电容式 -60℃ ~ 450℃
◆口径规格 法兰卡装式口径选择 25,32,50,80,100
◆法兰连接式口径选择 100,150,200
2、压力规格：PN1.6Mpa, PN2.5Mpa,PN4.0Mpa ,更高压力规格可特殊定做
3、范 围 度：正常范围1：10 扩展后范围1：15
4、压力损失系数：Cd≤2.6
5、系统测量精度：液体、气体 示值的±1%，蒸汽 示值的±1.5%，插入式流量计 示值的±2.5%
6、供电电压：传感器 +12VDC 或+24VDC 变送器 +24VDC 现场显示型 仪表自带3.6V锂电池
7、输出信号：传感器 脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器 两线制4 ~ 20mA.DC电流信号
8、允许振动加速度：压电式 ≤0.2g 电容式 ≤1.0g
9、环境温度：传感器 -30℃ ~ 65℃，变送器、现场显示 -10℃ ~ 50℃
10、环境湿度：相对湿度5 ~ 85%
11、信号远传距离：≤500m
12、信号线接口：内螺纹M20×1.5
13、直管段长度：上游≥10D 下游≥5D
14、防爆等级：( ia )ⅡCT2 - T5本安防爆
15、防护等级：普通型 IP65 潜水型IP68
16、仪表材质：仪表外壳采用铝合金，表体部分采用不锈钢304材质,也可根据用户要求采用特殊
一、蒸汽流量计 电镀厂蒸汽流量计 蒸汽流量计厂家简介：
JCVF型锅炉蒸汽流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种形式，基本型测量单一信号；复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构，以适应不同的安装环境。
二、厦门精川JCVF涡街流量计工作原理：
电镀厂蒸汽流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式
：f = St × V/d 式中:
f 涡街发生频率 (Hz)
V 旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数（常数）
这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
三、厦门精川蒸汽流量计 电镀厂蒸汽流量计 蒸汽流量计厂家特点与用途：
·无可动部件，长期稳定，结构简单便于安装和维护；
·采用消扰电路和抗振动传感头，具有一定抗环境振动性能；
·采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上；
·由软件对仪表系数非线性进行修正，提高测量精度；
·压力损失小，量程范围宽；
·采用EEPROM对累积流量进行掉电保护，保护时间大于10年；
厦门精川蒸汽流量计厂家产品安装:
安装条件：
1、传感器可安装在室内，也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜（流体的流向自下而上）的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时，应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器感应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
6、传感器的上、下游应配置一定长度的直管段，直管段的内壁应清洁、光滑，无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内，应充满被测液体。

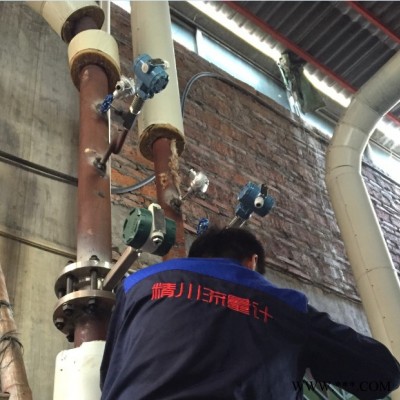

厦门精川蒸汽流量计在电镀厂测量蒸汽现场:
厦门精川电镀厂锅炉蒸汽流量计测量压缩空气现场:
一、蒸汽流量计 电镀厂蒸汽流量计 蒸汽流量计厂家简介：
JCVF型锅炉蒸汽流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种形式，基本型测量单一信号；复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构，以适应不同的安装环境。
二、厦门精川JCVF涡街流量计工作原理：
电镀厂蒸汽流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式
：f = St × V/d 式中:
f 涡街发生频率 (Hz)
V 旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数（常数）
这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
三、厦门精川蒸汽流量计 电镀厂蒸汽流量计 蒸汽流量计厂家特点与用途：
·无可动部件，长期稳定，结构简单便于安装和维护；
·采用消扰电路和抗振动传感头，具有一定抗环境振动性能；
·采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上；
·由软件对仪表系数非线性进行修正，提高测量精度；
·压力损失小，量程范围宽；
·采用EEPROM对累积流量进行掉电保护，保护时间大于10年；
厦门精川蒸汽流量计厂家产品安装:
安装条件：
1、传感器可安装在室内，也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜（流体的流向自下而上）的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时，应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器感应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
6、传感器的上、下游应配置一定长度的直管段，直管段的内壁应清洁、光滑，无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内，应充满被测液体。
厦门精川蒸汽流量计在电镀厂测量蒸汽现场:
厦门精川电镀厂锅炉蒸汽流量计测量压缩空气现场:
