臭氧用量 | 7 |
---|---|
流量计规格 | 20m3/h |
出水管口径 | 60 |
进水管口径 | 60 |
品牌 | 粤茂水业 |
电镀中水回用设备设计原则
由于来水水质较差为电镀废水,方案设计主要配置
3.1.1预处理系统确定
预处理的主要目的是去除原水中的悬浮物、胶体、细菌、浊度、有机物等,保证后序反渗透的正常运行(常见反渗透的污染原因见下节分析)。目前用于反渗透系统的预处理根据水源不同有多种工艺,如“多介质过滤”、“纤维过滤”、“多介质过滤+活性炭”、“纤维过滤+活性碳”、“混凝澄清+多介质过滤+活性炭”、 “混凝澄清+粗过滤+超滤”、“多介质过滤+活性炭+超滤”和直接采用“超滤”等。前两种工艺多用于井水水源;第3—5种工艺多用于地表水水源,也可用于微污染水水源;后三种工艺可广泛用于地表水、循环水排污水,特别适用于污水回用反渗透的预处理。
因为本项目回用系统的水源为电镀废水经污水处理厂的排放水,不同于常规意义的地表水和地下水,从废水性质和水质指标看,废水中含有大量酸、碱、铜、镍、铬及悬浮物等有害物质,而且COD浓度也比较高,故回用系统的关键在于预处理。根据我公司的工程经验,推荐采用“多介质过滤+活性炭+超滤”作为回用系统的预处理。
悬浮物、胶体、颗粒污堵可严重影响反渗透的性能,如大幅度降低产水量;多介质过滤器能有效的去除原水中的悬浮物、胶体、颗粒,当水流流过过滤介质的床层时,颗粒、悬浮物、胶体会附着在过滤介质的表面而截流下来,当反冲洗时又可以把这些截流下来的污染物排放出来;通常经过介质过滤器处理品就可以达到SDI15≤5。
为减轻超滤的负荷,改善超滤的运行状况,我们在预处理设施前面添加了包括微絮凝加药装置;在废水中存在着一定量的胶体物质,它们的粒径范围是10-4—10-6mm。由于其本身的动力稳定性和带电性,在水中是稳定的,直接过滤几乎不起作用。为了除去这些胶体,必须在原水进入多介质机械滤器前投加高分子絮凝剂ST或复合絮凝剂,絮凝剂ST(季胺型聚丙烯酰胺)在水中水解,可形成带电荷的分子长链,并在长链两端吸附胶体,从而形成大颗粒杂质利于滤除,以保证多介质机械滤器更有效去除水中的胶体。另外,在絮凝的过程中,部分有机物可被絮凝物吸附下来。
活性炭内孔表面积大,非常有利于进一步吸附中、小分子的有机物,一般用于吸附原水中的有机物、部分色素和有害物质,降低化学耗氧量COD。活性炭被广泛应用于生活用水及食品工业、化工等工业用水的净化,由于活性炭的比表面积很大,其表面又布满了平均为20—30埃的微孔,因此,活性炭具有很高的吸附能力。此外,活性炭的表面有大量的羟基和羧基等官能团,可以对各种性质的有机物质进行化学吸附,以及静电引力作用,因此,活性炭还能去除水中腐殖酸、富维酸、木质磺酸等有机物质,还可去除象余氯一类对反渗透膜有害的物质,防止反渗透膜被氧化。通常能够去除63%—86%胶体物质,50%左右的铁,以及47—60%的有机物质。
采用超滤膜分离技术,不仅能去除悬浮颗粒,还能去除胶体、藻类、细菌和大分子有机物等,保证出水水质达到反渗透的进水要求。采用超滤作为反渗透的预处理,公司在污水回用中试和工程应用上已经证明是十分可靠的预处理工艺。
3.1.2反渗透系统设计注意点:
3.1.2.1水中的有机物、微生物、重金属离子;
3.1.2.2所有使用污水处理厂回用水作为反渗透系统进水的污染问题,基本上都是有机物、重金属离子和微生物造成的。因此前处理主要考虑尽量除去水中有机物的方案,而有机物是微生物生长的养料,所以同时杀菌要做得彻底。
3.1.2.3污水处理厂回用水中有机物的含量较高,必须考虑阻垢剂有与其产生不良凝聚反应的风险。
3.1.2.3污水处理厂回用水中重金属离子的去除,必须考虑添加絮凝剂。
3.2原水水质分析及工艺确定
水质分析是整个系统设计的前提,是系统设计的主要依据,而从所提供的原水水质指标可以看出,所提供的数据太少,水质分析项目是不够完整。因此需要对水质进行全分析,确认系统流程的可靠性。
本项目的原水为电镀废水经过污水处理厂处理后的达标排放水,根据仅有的水质分析数据及相类似中水项目,可以确定以下几个方面的问题, 即其水质特点:
从废水性质和水质指标看,废水中含有大量铜、镍、铬及悬浮物等有害物质,而且COD浓度也比较高,其中平均进水COD 质量浓度为150mg/L ,悬浮物的平均质量浓度为45mg/L, 说明水中的有机物及微生物较多,如直接回用于工艺用水时易在物体表面产生黏泥。
电导率和溶解性总固体较高. 含有约250mg/L的氯离子(或更高),是普通新鲜水的4-10 倍左右. 这个数据说明污水的含盐量较高,直接利用于时会加大了设备及管道的腐蚀程度。
本着以上几点原则,同时考虑产水水质要求,我公司按以下思路来确定本项目的工艺流程。
A、从大量中试实验和实际工程可以看出反渗透除盐和去除有机物效果非常显著,弥补了离子交换和电渗析等方法的不足;而标准对产水耗氧量(以O2计)的正常极限值为 3(mg/L),特殊情况下不超过5mg/L;这一点必须通过反渗透对有机物的去除作用。
B、由于来水中SS 和胶体物质含量较高,必须采用微絮凝加多介质进行预处理。
C、由于整个项目反渗透设备对气体的过滤作用有限,水中的一部分气体透过反渗透膜进入回用产品水中,使得经过RO系统的出水仍有二级排放出水味道,因此经过深度处理的出水仅作为工业用水是可行的,而作为生活饮用水可能会有一定的心理因素。
D、利用超滤装置作为反渗透的预处理,该膜系统具有以下优点:
预处理水质适应性好。当原水水质变差恶化时,产水SDI值始终保证小于3。对于胶体硅的脱除大大高于传统预处理。
出水水质稳定。预处理的出水水质相对稳定,水质波动小,可大大提高RO膜使用寿命。
设备占地小。设备为撬装设备,结构紧凑,摆放整齐,占地面积小。
施工周期短,安装费用低。超滤系统均为撬装设备(模块式设计),可在工厂预组装,出厂前已完成调试检测,现场安装调试工程量小,大大缩短施工周期。
灵活的结构设计有利于膜组件的更换和增容。膜柱中的子模块和附属子模块可以进行更换、隔离、修补,且不影响整个系统的正常运行,膜的工作状况可进行完整性测试, 在任何时间均能保证出水水质。
操作维护方便。流程简洁,系统控制参数较少,易进行自动化控制,操作维护简便。
利用空气对滤膜进行反冲洗,提高了膜分离效果和膜组件的使用寿命。
E、有机物会影响反渗透膜的清洗频率和使用寿命,必须采用活性碳的深度处理。
综合上述和工程实际情况,本项目提出以下工艺方案:
3.3主要工艺单元说明
3.3.1微絮凝直流过滤器
微絮凝直流过滤工艺是将混凝与过滤集成为一体,絮凝剂与原水通过管道混合器混合后直接进入深床多介质过滤器,可去除水中部份的悬浮固体、胶体微粒和部分有机物等,经过多介质过滤器的出水可大大提高超滤的膜通量,保证超滤系统长期稳定的运行,其特点是用药量少。本系统采用珠海市水处理设备有限公司的MMF2400x3800mm微絮凝直流过滤器,设计正常滤速7m/h、滤速为14.0m/h,气水反冲洗。
MMF2400x3800mm微絮凝直流过滤器采用1台,处理水量34m3/h。
主要技术参数:
设计流量: 34m3/h
设计温度: ≤40℃
设计压力: 0.6Mpa
罐体厚度: 10mm
直 径: DN2400mm
外形尺寸: 2400×3800mm
罐体材质: 碳钢衬胶
填 充 物: 石英砂
填充高度: 1200mm
过滤器特点
MMF2400微絮凝直流过滤器,该系统具有如下优点:
设备运行可靠;
独特的反洗流程设计,滤料反洗再生彻底,反洗用水量少;
简易的操作和维护;
低操作成本。
3.3.2活性碳过滤器
活性碳过滤器可去除水中部份的COD和部分有机物等,经过活性碳过滤器的出水可大大降低反渗透膜的污堵,保证反渗透系统长期稳定的运行。本系统采用珠海市水处理设备有限公司的MMF2000x3600mm活性碳过滤器,设计正常滤速10m/h,气水反冲洗。
MMF2000x3600mm活性碳过滤器采用1台,处理水量34m3/h。
主要技术参数:
设计流量: 34m3/h
设计温度: ≤40℃
设计压力: 0.5Mpa
罐体厚度: 10mm
直 径: DN2000mm
外形尺寸: 2000×3600mm
罐体材质: 碳钢衬胶
填 充 物: 石英砂+活性碳
填充高度: 1200mm
过滤器特点
MMF2000活性碳过滤器,具有如下优点:
设备运行可靠;
独特的反洗流程设计,滤料反洗再生彻底,反洗用水量少;
简易的操作和维护;
低操作成本。
3.3.3超滤装置
超滤膜分离技术具有占地面积小、出水水质好、自动化程高等特点。根据原水的水质特点,本系统采用SFR-2660超滤膜作为本水处理系统的超滤处理部件,SFR-2660超滤膜组件是一种毛细管式外压超滤膜组件,其材料为PVDF(聚偏氟乙烯),它具有亲水性好、抗氧化性强、耐有机污染、耐酸碱、不易脏堵等特点。
其跨膜压差小、反洗效果好、抗污染、使用寿命长,且能长期保证产水水质,对胶体、悬浮颗粒、色度、浊度、细菌、大分子有机物具有良好的分离能力,保证出水SDI≤2。
SFR-2660超滤装置采用全流过滤、回收率 90%以上,分散清洗的全自动连续运行方式。设置超滤装置1套,装置设计处理水量34m3/h,其运行情况为:运行60分钟,反洗90秒~120秒。每运行22小时进行分散酸/碱清洗一次,药剂用量为化学清洗的1/10。系统采用PLC控制。化学清洗频率2-6个月。
主要技术参数:
设计产水量:34m3/h
产水水质:浊度<1NTU
SDI≤2
微生物、细菌、大肠杆菌、病原体(祛除率)>99.99%
操作温度:5-40℃
设计进水压力:≤0.3Mpa
截留分子量:50000道尔顿
排放量: 10%
主要特点:
膜材料是耐污染、亲水的PVDF;
可以短时承受200ppm余氯环境;
孔径分布窄,孔径分布均匀;
交叉流设计,排除脏堵,提高寿命;
通量大且持久稳定,抗污染能力强
易清洗,能耗低。

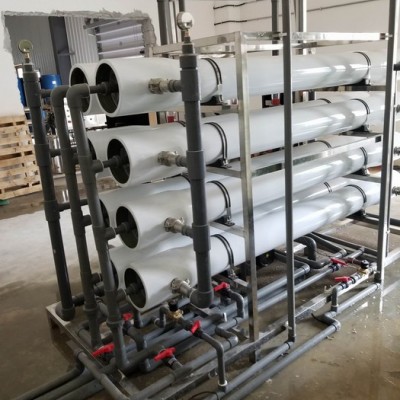

3.3.4反渗透系统
反渗透系统主要去除水中溶解盐类、有机物分子、二氧化硅胶体及预处理未去除的颗粒物等,系统包括阻垢剂加药装置、保安过滤器、高压泵、反渗透膜组本体、清洗装置等。系统采用PLC控制。
考虑到本项目的水质特点、设备的节能、运行压力、膜的透过率、膜的脱盐率、出水的含盐量等因素,公司推荐一级反渗透采用陶式抗污染复合反渗透膜BW30-365-FR。抗污染低压复合膜表面被有机物污染的程度大大降低,且污染后容易清洗和恢复到初始的水通量。
本方案采用一套反渗透装置,一级二段排列。
一级主要技术参数:
排列方式: 3:2
设计产水量: 20m3/h
操作温度: ≤40℃
回收率: ≥60%
系统脱盐率: >98%
3.3.5加药系统
各类药品溶液箱的容积可满足一昼夜的药品用量的要求。各加药计量泵进口设有滤网。加药系统的管道采用UPVC。药品注入量能根据进水量的变化实行自动调节,而对于进水水质的变化则可随水质变化信号实行自动调节或由人工调节计量泵。药品配置是根据药品溶液发出的药液箱的药液低位报警及由运行人员操作。溶液箱和计量箱的采用PE材质。
3.3.5.1絮凝剂加药装置(PAC)
投加何种絮凝剂需要根据详细的水质做试验确定,本项目暂选用PAC(固体,有效成分为10%),加药量为5ppm。絮凝剂加药装置包括100L溶液箱2台、电动搅拌器1台、计量泵1台、配管和底撬1座、现场就地控制箱等。
3.3.5.2超滤反洗杀菌剂加药装置(NaCLO)
本设计超滤反洗水中投加的杀菌剂选用NaCLO(浓度为10%),加药量为5ppm。超滤反洗杀菌剂装置装置包括100L溶液箱1台、计量泵1台、配管和底撬1座、现场就地控制箱等。
3.3.5.3超滤反洗加药装置(NaOH)
本设计超滤反洗水中投加的片碱选用NaOH(浓度为99.5%),加水调整浓度为10%,加药量为5ppm。超滤反洗片碱装置装置包括100L溶液箱1台、计量泵1台、配管和底撬1座、现场就地控制箱等。
3.3.5.4超滤反洗加药装置(HCL)
本设计超滤反洗水中投加的工业盐酸选用HCL(浓度为33%),加药量为2ppm。超滤反洗HCL装置装置包括100L溶液箱1台、计量泵1台、配管和底撬1座、现场就地控制箱等。
3.3.5.5杀菌剂加药装置(NaCLO)
本设计原水中投加的杀菌剂选用NaCLO(浓度为10%),加药量为5ppm。原水杀菌剂装置装置包括100L溶液箱1台、计量泵1台、配管和底撬1座、现场就地控制箱等。
3.3.5.6阻垢剂加药装置(MDC220)
本设计RO进水中投加的阻垢剂选用美国通用贝迪的MDC220(标准药液浓度为10%,),加药量为2.5ppm。阻垢剂加药装置包括100L溶液箱1台、计量泵1台、配管和底撬1座、现场就地控制箱等。
3.3.8附属系统
A、膜清洗系统
系统设化学清洗装置一套,适用于超滤、反渗透装置的化学清洗。清洗装置包括0.5m3清洗药箱1台、清洗水泵1台、5μm清洗过滤器1台、仪表及连接管件组成1组。
3.4工艺管道
根据系统各段水质特点,各设备之间的工艺连接管道材质按如下设计:
原水泵至多介质过滤器进水口:UPVC
多介质过滤器出水口至超滤装置:UPVC
超滤装置出水口至中间水箱:UPVC
中间水箱出水口至高压泵进口:UPVC
反渗透出水口至产水箱:UPVC
反渗透高压部分采用不锈钢防腐管道
4系统控制
公司针对斗门电镀废水的回用设备项目,精心设计的设备技术方案有如下几大特点:
《1》工艺流程优化:采用水处理专业机构美国海德能公司和美国陶氏公司的专业反渗透膜设计软件,针对客户的具体水质指标与用水要求,从数十种工艺模式中优选出工艺,并对所有运行参数均进行模拟试验,工艺测试保障到系统运行三年以后的运行状况;废水回用进水另做处理。
《2》自动化程度高:反渗透主机采用变频技术与PLC编程技术,能够有效保证系统启动平稳,停机柔和,运行中变量切换时机器负荷小,减少机械损伤和水力冲击,壁免水锤现象,变频器采用韩国LG,型号:SV系列,功能:采用模块化结构,组态特别灵活,采用较高的脉冲开关频率,电动机动行的噪声很小;完善的电动机和变频器保护功能,节能运行方式,该变频器属于风机水泵性,可以识别水泵是否无水空转(传动皮带故障检测功能),PLC采用韩国LG,型号:K7M-DR20UE,功能 :极高的可靠性,极丰富的指令集,易于掌握,便捷的操作,丰富的内置集成功能,实时特性,强劲的通讯能力,丰富的扩展模块;
《3》人机互动简明:采用先进人机界面触摸屏,简化管理难度,采用韩国LG品牌的文本显示器,型号:PMU330,功能:使操作人员能更加清晰明了内部运转参数,可随机参照操作规程作出相应调整,使纯水系统在合理的工况下运行;
《4》设备运行可靠:注重使用成熟实用技术,积累多年的纯水设备制作与运行经验,针对膜前进水,浓水回流,低压冲洗等关键节点,采用成熟有效的处理手段。机电配置严格按照国际标准进行,管道接口质量保证、支架设置合理,对细节精益求精,提高设备运行可靠性;
4.1控制系统概述
本项目采用PLC方式对水处理系统进行全自动控制。并可实现现场就地方式,可进行自动与手动运行方式的切换,
在各水箱设有液位开关、在反渗透系统进出水口设有在线电导仪和SDI计等。
用液位开关控制泵,当原水池、中间水箱、产水箱的液位低于一设定值时,则相应的自动停止各提升泵,以确保动力设备的安全。
4.2主要控制回路
4.2.1水泵控制
原水泵、中间水泵、高压水泵等均根据相应的水箱液位自动控制启停,采用一用一备运行模式,同时联锁整个系统设备的启停。
反渗透装置的高压泵进出口装有低压和高压保护开关。当供水量不足使高压泵入口的水压低于某一设定值(通常为0.1MPa), 会自动发出信号停止高压泵运行,保护高压泵不在空转情况下工作。 当系统因其它的原因或误操作, 使高压泵的出口压力超过某设定值时(通常为1.6MPa), 高压泵出口压力保护会自动切断高压泵供电,同时停运相应的RO装置,保护系统设备不受损害。
4.2.2微絮凝直流过滤器和活性碳过滤器的控制
微絮直流过滤器和活性碳过滤器的控制是通过控制蝶阀的开/关、泵的启/停来实现运行、反洗、备用等操作过程。反洗的周期主要是根据设备的累积运行时间来设定的。
4.2.3超滤系统控制
超滤系统的启动、运行、正洗、停机备用等过程均可由PLC实现自动控制。并配备了变频装置等控制系统。同时,超滤系统还设置一块就地仪表盘和一块就地操作盘,在就地盘上可读出超滤的有关工艺参数,以及能在就地操作盘上操作相关的水泵和自动阀门。对超滤系统的重要参数如压力、流量等均设有在线检测仪表,并设定有超限报警功能。
在每套超滤装置的进、出水口设有压力开关,当进水压力超出设计值时,自动系统可自动关闭进水阀并报警。
4.2.4反渗透纯水设备系统的控制
反渗透系统的启动、运行、冲洗、停机备用等过程均可由PLC实现自动控制。并配备了变频装置与触摸屏等控制系统。同时,RO系统还设置一块就地仪表盘和一块就地操作盘,在就地盘上可读出RO的有关工艺参数,如电导率、流量、压力等;以及能在就地操作盘上启停RO进水高压泵及相关的自动阀门。
当反渗透投入运行时,为了防止高压泵突然启动升压,产生对RO膜元件的高压冲击破坏反渗透膜,在RO装置的高压泵部分采用变频器控制,由变频控制器控制高压泵的频率,使反渗透膜元件逐渐升压至一定的压力。在RO停止使用时,应用产品水对RO膜组件自动冲洗3~5min左右,以避免浓水中的高浓度盐类在RO膜表面沉积结垢而影响膜的性能。
当进水压力超出设计值时,自动系统可自动关闭进水阀并报警。
4.2.5加药控制
絮凝剂、杀菌剂、阻垢剂计量泵和对应的工艺流程泵联锁启停,并可根据主管线流量信号调节加药量。
5系统仪表
系统仪表的配置点及数量等完全可以满足本系统的安全、稳定、可靠运行的需要。
5.1流量测量点
装设就地流量指示的点
原水泵出水口
超滤进出水口
反渗透出水口
5.2压力测量点
A、装设就地压力指示表的点
过滤器进水和出水管
超滤装置的进出水管
反渗透各段进口、浓水出口及产水管
各保安过滤器的进出口
各水泵的出口。
B、装设压力开关的点
超滤装置进水口
反渗透高压泵进、出口
5.3液位测量点
B、装设液位开关并设低液位报警的点
絮凝剂计量箱
杀菌剂计量箱
阻垢剂计量箱
原水池
中间水箱
净水池
5.4水质测量点
进水电导率仪表
产水电导率仪表
原水SDI仪
6公用工程
6.1电力
电源: 600V/380V/220V±10%,50HZ;
总装功率: 96kW;
运行功率: 42kW;
实际运行功率: 31.5kW;
6.2压缩空气
仪表用气流量1m3/min(间断使用),压力0.4MPa~0.7Mpa。阀体用气流量1m3/min(间断使用),压力0.4MPa~0.7Mpa。过滤器用气3.42m3/min(间断使用),压力0.05MPa~0.08Mpa。
6.3排水系统
6.3.1过滤器反洗排污水
流量:瞬时量60m3/h,,历时5分钟,
水质:CODcr≤100mg/L
SS≤500mg/L
到污水处理厂调节池
6.3.2超滤反洗排污水
流量:瞬时量60m3/h,,历时2分钟,
水质:CODcr≤100mg/L
SS≤500mg/L
到污水处理厂调节池
设备清单与商务报价
本套方案的优点:①一级反渗透膜采用陶氏抗污染膜,系统即能进回用水又能进自来水;
②所有动力系统采用一用一备的运行方式,保证生产用水要求;
③整个工程采用模块化设计,每一部分控制系统采用独立控制,减少因其它问题带来的供水不稳定;
安全与环保
1.1设计原则
选择成熟、可靠的工艺技术,简化工艺过程,尽量减少“三废”排放量;严格按照和地方标准、规范进行设计。
1.2主要污染物及污染源
本系统无废气、废渣排放。本项目排放的废水是每1~5个月一次清洗膜产生的酸、碱性废水,约2m3;每1~3天一次微絮凝过滤器的反洗排污水,排放量10m3;超滤的浓水排污水,排放量55m3/D;噪声污染主要来源是机泵运行噪声,设计上选用低噪声电机,将噪声控制在85分贝以下。
设备管道安装施工组织计划
1、主要施工方法
管道工程采用压力供水与重力自流相结合系统。根据现场有生产设备运行的施工特点,采用先预装,后接驳的施工方法,设备安装的起重与定位由机械吊装设备与人工相结合。
2、工程施工进度计划
设备制作工期35天,所有设备与管道安装工期暂时定为14个工作日。本项目总实施工期为49天。详见附件《设备与管道施工组织进度安排表》。
3、设备与管道安装项目部
设立现场设备与管道安装项目部,全面负责现场施工,管理人员如下:
项目总负责人:全面负责项目的协调,管理工作,负责项目的施工管理,对项目总进度负责,负责与上级和其它单位部门的协调;负责项目施工内人员,工作及其它资源的调配管理。
现场负责人:负责所在项目的现场管理工作,编制施工组织计划;负责项目的工程质量,负责项目的施工安全,负责项目图纸审批,与甲方、承包方和其它各专业施工单位的协商,负责项目内人员的管理调配等。
技术负责人:负责项目施工技术的管理工作,负责施工中各种技术规范的制定;负责工程图纸的技术交底和设计变更的处理,负责施工中施工图纸的设计,负责施工中技术规范的落实和技术指导。负责施工中技术问题的处理和有关设计管理的协调与配合,负责与其它单位、专业技术的协商,负责工人的技术培训与考核,负责竣工图纸,资料的整理等。
预算员:负责项目的预算工作,有关项目定额的编制,工人费用的预算控制。工程用材料成本核算控制;工地工人的工资报表编制,负责项目,统计及施工用材料总量的控制,工程等经济管理备案、整理。
施工员:负责所在工地的现场施工管理,负责施工所需安全管理工作,负责工人的安全培训、考核评定。
采购员:负责工程用主辅材料、工具、设备和采购工作,负责考察供资厂商的资质和质量体系。
材料员:负责仓库的管理工作,作好材料入库单/出库单。材料主存动态报表分工程,分类用料统计,仓库物资的分类,管理,工程需要用备料用的申报请购,施工用设备,工具的登记,出放管理等。
机电员:负责保障工地的施工用电安全,负责工地用水、用电量的统计控制。
现场施工工人初定8人,根据实际施工进度,再增减施工工人。
4、施工机具
手弧焊机2台,冲击电钻2台,砂轮切割机1台,手砂机2台,、气焊/割工具一套,水平尺3把,水压试验泵1台,手钟10把,活动板手若干,热熔焊接器3台等。
5、主材料
管材多采用UPVC和不锈钢管材,主材在开工前三天内到货。
6、辅材、消耗材料
根据施工进度需要随时采购。
7、施工技术措施
本项目根据分组,按技术能力相对定位、定岗的原则安排施工人员准备操作。
1)所有上岗人员均必须经过技术培训(包括不锈钢、UPVC管道安装的技术培训)、安全培训,论、囗试、实操作全面考核,合格后才可上岗。
2)对考核合格者,按各人的技术能力,择优录用组成施工组。
3)施工必须按工序程序进行,不准简化,不准变更。
4)室内管道施工操作程序如下
放线 打孔 装支架 配管 装管 堵洞
检查 外观总检 试压 冲洗 装水表、水
龙头 消毒、清洗、调试 工程验收
放线、打孔、装支架一定要严格遵守工序顺序,工序建立严格互检制度。
管道安装时必须按不同管径和要求设置管卡或吊架,位置应准确。埋设要平整,管卡与管道触应紧密,但不得损坏管道。金属管卡与PP-R连接部分管卡应设在金属配件一端。
支架管卡的尺寸应按管径确定。公称外径小于或等于De63时管卡宽度为16mm,支吊架的间距必须遵守设计要求。
配管、装管严格执行操作规程,力求配管准确,装管规范。
8、管道试压
UPVC管道试验压力为1.00MPa。强度试验压力为1.60MPa。
UPVC粘接剂连接管道的水压试验时间应在24h后进行。
水压试验前,管道应固定,接头须明露,装上管帽。
管道注水后,先排出管道内空气,进行水密性检查。
加压宜用电动泵,加压时间不小于10min,测定仪器的压力精度为0.01MPa。至规定试验压力(在30分钟内,允许两次补压,升至规定试验压力),稳压2小时,压力降不得超过0.03Mpa,同时检查各连接点不得渗漏。
水压试验执行《现行施工规范大全》。
9、施工安全保证措施
1)严格遵守施工要求和各种工种的操作规程。
2)进入施工现场必须正确戴好安全帽,穿好工作服,禁止穿背心短裤,拖鞋或打赤脚进行施工。
3)需高空作业必须系安全带,严禁高空抛物伤人。
4)任何用电必须由电工操作,严禁特种工无证操作。
5)操作现场不得有明火,若需动火,先做好安全措施并向甲方申办动火证。
