| 厂家(产地) | 鑫博 |
|---|---|
| 规格 | 齐全 |
| 测量范围 | 1-5000 |
| 产地 | 鑫博 |
| 精度等级 | 0.5 |
| 类型 | 电磁流量计 |
| 适用介质 | 液体 |
| 品牌 | 青岛鑫博 |
| 型号 | XBOLDBE |
| 加工定制 | 是 |

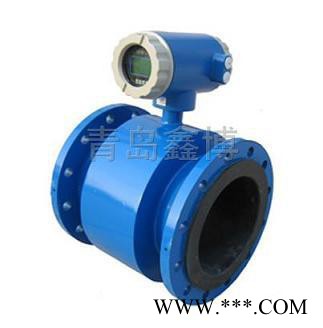

DN32电镀水电磁流量计 液体流量计 青岛鑫博

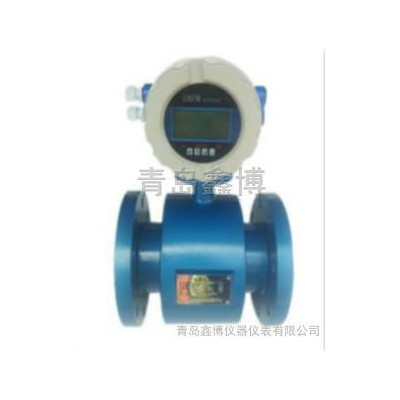

XBOLDBE智能电磁流量计
一、概述
智能电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极延管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势 E 。电动势 E 正比于磁通量密度 B ，测量管内径 d 与平均流速 v 的乘积。电动势 E （流量信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。
由于电磁流量计有其独特的优点，因此被广泛应用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸缄、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。

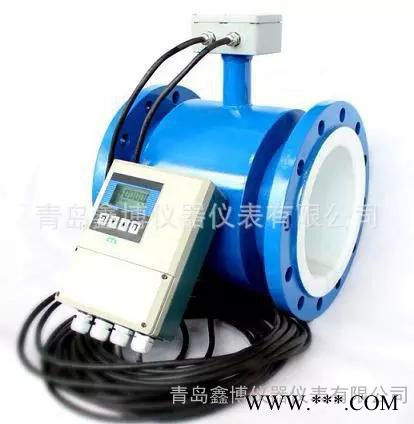

硫酸腐蚀液体智能电磁流量计
智能电磁流量计产品特点
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
测量结果与流速分布、流体压力、温度、密度、粘度等物理参数有关。
在现场可根据用户实际需要在线修改量程。
高清晰度背光 LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂。
采用 SMD 器件和表面贴装（ SMT ）技术，电路可靠性高。
采用 16 位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达 150 ： 1 。超低 EMI 开关电源，适用电源电压变化范围大，抗 EMI 性能好。
内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录 16 次掉电时间。（选配）
具有 RS485 、 RS232 、 Hart 和 Modbus 等数字通讯信号输出。（选配）
具有自检与自论断功能。
红外手持操作器， 115KHZ 通讯速率，远距离非接触操作转换器所有功能。（选配）
小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制。（选配）
智能电磁流量计流量对照表
| 流速——流量对照表 | |||||||
| 流速m/s 流量m3/h 通径mm | 0.01 (小) | 1 | 2 | 3 | 4 | 5 | 15 (大) |
| 15 20 25 40 50 65 80 100 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 1800 2000 2200 2400 2600 | 0.0064 0.0113 0.0177 0.452 0.0707 0.1195 0.1810 0.2827 0.6362 1.1310 1.7671 2.5447 3.4636 4.5239 5.7256 7.0686 10.1788 13.8544 18.0956 22.9022 28.2743 40.71.50 55.4177 72.3823 91.6088 113.0973 136.8478 162.8602 191.1343 | 0.6362 1.1310 1.7671 4.5239 7.0686 11.9459 18.0956 28.2743 63.6173 113.0973 176.7146 254.4690 346.3606 452.3893 572.5553 706.8583 1017.8760 1017.8760 1385.4424 1809.5574 2290.2210 2827.4334 4071.5041 5541.7694 7238.2295 9160.8842 11309.7336 136286.0163 19113.4268 | 1.2723 2.2619 3.5343 9.0478 14.1372 23.8918 36.1911 56.5487 127.2345 226.1947 353.4292 508.9380 692.7212 904.7787 1145.1105 1413.7167 2035.7520 2770.8847 3619.1147 4580.4421 5654.8668 8143.0082 11083.5389 14476.4589 18321.7684 22619.4671 27369.5552 32572.0326 38226.8536 | 1.9085 3.3929 5.3014 13.5717 21.2058 35.8377 54.2867 84.8230 190.8518 339.2920 530.1438 763.4070 1039.0818 1357.1680 1717.6658 2120.5750 3053.6281 4156.3271 5428.6721 6870.6631 8482.3002 12214.5122 16625.3083 21714.6884 27482.6525 33929.2007 41054.3328 48858.0490 57340.2804 | 2.5447 4.5239 7.0686 18.0956 28.2743 47.7836 72.3823 113.0973 254.4690 452.3893 706.8583 1017.8760 1385.4424 1809.5574 2290.2210 2827.4334 4071.5041 5541.7694 7238.2295 9160.8842 11309.7336 16286.0163 22167.0778 28952.9179 36643.5367 45238.9342 54739.1104 65144.0653 76453.7072 | 3.1809 5.6549 8.8357 22.6195 35.3429 59.7295 90.4779 141.3717 318.0863 565.4867 883.5729 1272.3450 1731.8030 2261.9467 2962.7763 3534.2917 5089.3801 6927.2118 9047.7868 11451.1052 14137.1669 20357.5204 27708.8472 36191.1474 45804.4209 56548.6678 68423.8880 81430.0816 95567.1340 | 9.5426 16.9646 26.5072 67.8584 106.0288 179.1886 271.4336 424.1150 954.2588 1696.4600 2650.7188 3817.0351 5195.4089 6785.8401 8588.3289 10602.8752 15268.1403 20781.6354 27143.3605 34353.3157 42411.5008 61072.5612 83126.5416 108573.4421 137413.2627 169646.0033 205217.6640 244290.2448 286701.4020 |
