| 安装方式 | 卧式 |
|---|---|
| 别名 | 15KW真空电镀加热圈 扩散泵电热圈发热圈 |
| 产地 | 东莞 |
| 电压 | 380V |
| 控制方式 | 智能控制 |
| 类型 | 工业节能设备 |
| 容量 | 见参数 |
| 颜色 | 白色 |
| 用途 | 省电 |
| 品牌 | 科渡 |
| 型号 | KD |
| 加工定制 | 否 |
| 热水器种类 | 电磁加热器控制 |
| 节电效果 | 见参数 |

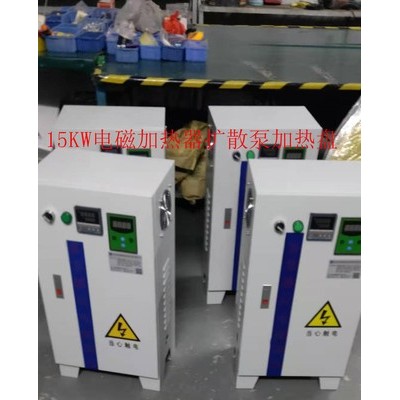

半桥 15KW 电磁加热控制器说明 （高效率谐振式工作，非一般定频或恒功率模式） 独特的控制方式（PID 无极调功，8 档功率调节，及普通软开关工作模式）三种选择 半桥 15KW 电磁加热控制器简要介绍 一、产品电气规格： 1、额定电压频率：380VAC 50Hz /60Hz 2、电压适应范围：310V-450V 3、额定功率：根据工件加温要求 4、工作频率：8.5-45KHz 段 12-20KHz 5、安全工作环境温度：-20℃-45℃; 6、工作湿度：≤95% 7、热效率≥90% 8、线圈与被加热体间距为 18-25MM（包好以后的厚度） 9、工作电流：20-22Ａ+-2Ａ 10、采用高速输出电流霍尔传感器，能更的检测相位，电流大小. 二、基本性能概述 ： 1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长 2、有缺相保护功能3、有 IGBT 过流保护功能 4、有输出过流保护自动调节负反馈功能（保护点 40A） 5、有 IGBT 过温保护功能 6、有加热线圈短路保护功能 7、有加热线圈开路保护功能 8、半桥串联谐振电路 9、采用高性能 IGBT 驱动芯片驱动，的驱动及输出波形 10、自动识别负载及锁相功能,以使负载端得到功率因数，也使电路控制在弱感性 区高效率工作 11、数台电磁加热控制器并联安装在同一个加热管上,互不干扰 12、节电效果好:与目前采用的电热圈相比,节电可达 30%以上 13、安装方便:可接桶型和平盘型等等结构方式感应线圈 14、运行成本低,维修量少,产品保修 1 年,终生维护 三、产品使用所接负载特性：5130 号钢以及 45 号钢类，线圈与工件距离 2.5 厘米（特殊 材料要特殊调试） 半桥参数要求 序号 功率（KW） 输入电流（A） 带负载电感量（uH） 线圈电流（A） 线横截面（mm2） 国标 有效长度（m）两边各 3 米留边引线 保温棉厚度（18- 25 mm） 注意：电感量只是应用的其中一个参数而已，具体要实测工作频率和电流，通过增减线圈匝 数来匹配功率，加热温度要求高的感量适当减小，工作频率在 11-28KHz 范围内，保持加 热到所需温度时频率不低于 11KHz（工件温度升高时等效串联阻抗 R 上升，RLC 的谐 振频率会降低,同理 R 上升，母线电压不变的情况下电流有所下降是正常的） 四、电磁加热控制器工作状态 为了方便操作，所有功能键统一（也可按客人需求订做） 待机下工作状态 1.通电待机---控制板上电源指示灯亮.2.通电待机---风机运行一分钟 3.显示数码屏在待机下查看温度，输入电压 开机下工作状态 1.开机---控制板上电源指示灯亮. 2.风机运行一直工作 3.显示数码屏可查看温度，输入电压，输入电流，工作频率，工作档位，工作状态 五、控制面板 四个按键分别是“-”、“功能键”、“+” 、 “确认键” 。（注：PID 及普通方式控制方式 只有“功能键”） 1、“功能键”：分别有“档位”、“功率”、“频率”、“电压”、“电流”、 “IGBT 温度”“谐振 状态”等七 种指示。 “档位”有 8 档，第“8”档功率，抵“1”档功率。档位的调节由“+”、“-” 键 完成。 “功率”显示头字母是“P”，表示视在功率的大小。 “频率”显示头字母是“F”，表示当前运行频率的大小。 “电压”显示头字母是“U”，表示输入电压的大小。 “电流”显示头字母是“A”，表示输入电流的大小。 “温度”显示头字母是“C”，表示当前 IGBT 温度的高低。 “谐振状态”有两种显示：“PASS”表示系统已找到谐振点或正处在谐振状态，这是正常 的 状态；“E8”是警示状态，表示目前还没有没有找到谐振点，系统处在偏离谐振状态，需要 调整负载的电感量（通常是需要加大电感量），通过调整负载电感量使系统达到正常的“PASS” 状态。 并查看输入电流是否处于对应的功率 2、“+”键：只有显示在“档位”状态时，按此键才有效，当前是档“8”档时，按此 键不起作用。 3 、“-”键：只有显示在“档位”状态时，按此键才有效，当前是档“1”档时，按此键不起作用。 六、电磁加热器数码管显示故障代码： “-E2-”：过压保护（高于 430V）； “-E3-”：欠压保护（低于 310V）； “-E4-”：过热保护（IGBT 高于 75°C，等 IGBT 温度降到 60℃，系统自动重启）； “-E5-”：超低温保护（温度电阻开路检测）； “-E6-”：IGBT 过流保护； “-E7-”：输出过流保护； “-E8-”：输入过流保护。 “-E9-”：没接感应线圈故障保护。 七、产品主要应用领域：工业加热设备如塑胶机械注塑机、造粒机、吹膜机、拉丝机，锅炉, 镀膜机等等的节能改造中; 民用加热产品如电磁热水器,电磁热水瓶,电磁炉等高效加热电 器中。 注：多组组合绕线方向须统一，每组线圈之间的间距须大于 100MM 以上。 注：1、主机要定期除尘， 凡向我司订购产品自送货当日算起在珠三角内免费保修一年，义务上门培训，终身维护，超过保修期；小问题我司可免费维护，涉及成本较高费用，我司只需收取成本费用。
此产品支持网上订购，承诺质量保证，下单即可备货发货！
