| 流量 | 60 |
|---|---|
| 扬程 | 22.5 |
| 用途 | 化工泵 |
| 驱动方式 | 电动 |
| 泵轴位置 | 卧式 |
| 叶轮吸入方式 | 单吸式 |
| 叶轮结构 | 半开式叶轮 |
| 性能 | 耐腐蚀 |
| 叶轮数目 | 单级 |
| 转速 | 1450 |
| 轴功率 | 15 |
| 吸入口径 | 20 |
| 排出口径 | 20 |
| 品牌 | 荷马 |
| 型号 | FH125-100-250 |

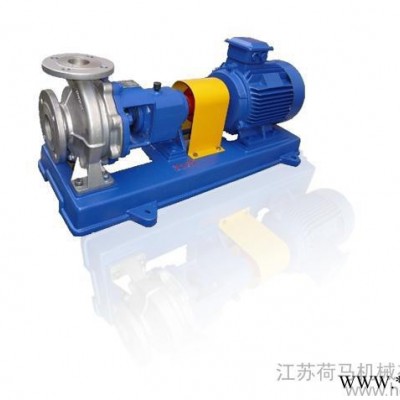

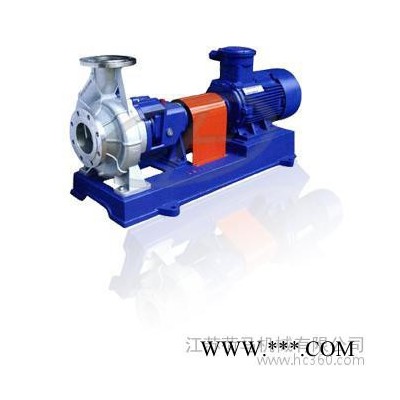

FH、FHD涂装电泳泵
概述及用途
FH,FHD涂装点泳泵是单级单吸（轴向吸入）悬臂式离心泵，供输送不含固体颗粒、具有腐蚀性、粘度类似水的液体。
其标记、额定性能和尺寸等效采用国际标准ISO2858，是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。
FH,FHD涂装电泳泵，材质均是**304不锈钢，为耐腐蚀泵。普通型材质为钢。电泳泵机械密封设计为双端面密封，水冷却冲洗装置。普通型采用单端面机械密封设计。不锈钢材质双端面机封设计可输送介质温度为20°C~+280°C。该单级单吸离心泵与其它同类型的离心泵相比具有结构合理、流量及扬程范围较大、承压能力强、效率高、可靠性强、寿命长、运行成本低、安装及维修方便等特点。该系列泵已广泛用于化工、涂装线、汽车制造业、电力、水处理、化工、食品、电子及其它行业。
◆FH(D)50-32-250A◆
FH:涂装点泳泵 F:不锈钢材质 D:大流量型 A:叶轮**次切割
50:水泵进口直径mm 32:水泵出口直径mm 250:叶轮名义直径
| ■FH 性能参数表 | |||||||
| 型号 | 流量Q | 扬程 | 汽蚀 | 效率 | 电机转速 | 比重y=1 | 比重y=1.35 |
| Capacity | Head | 余量 | Effi-ciency | Speed | 电机配套 | 电机配套 | |
| M3/h | H/m | NPSH/m | n/% | r/min | 功率KW | 功率KW | |
| FH125-100-250 | 60 | 22.5 | 2 | 59 | 1450 | 11 | 15 |
| 100 | 20 | 2.3 | 72 | ||||
| 120 | 18.25 | 3 | 71 | ||||
| FH125-100-250A | 56 | 19.5 | 2 | 56 | 1450 | 11 | 15 |
| 93 | 17.4 | 2.3 | 70 | ||||
| 112 | 15.9 | 3 | 68 | ||||
| FH125-100-315 | 60 | 33.5 | 2.5 | 53 | 1450 | 18.5 | 30 |
| 100 | 32 | 2.5 | 65 | ||||
| 120 | 30.5 | 3 | 66 | ||||
| FH125-100-400 | 60 | 52 | 2.5 | 48 | 1450 | 30 | 45 |
| 100 | 40 | 2.5 | 55 | ||||
| 120 | 48.5 | 3 | 62 | ||||
| FH125-100-400A | 54.6 | 46 | 2.5 | 44 | 1450 | 30 | 45 |
| 91 | 41 | 2.5 | 51 | ||||
| 109.2 | 36.6 | 3 | 58 | ||||
| FH150-125-250 | 120 | 24.8 | 3 | 58 | 1450 | 18.5 | 30 |
| 200 | 20 | 2.5 | 66 | ||||
| 240 | 15 | 2.8 | 77 | ||||
| FH150-125-250A | 109 | 20.5 | 3 | 63 | 1450 | 18.5 | 30 |
| 182 | 16.5 | 2.8 | 75 | ||||
| 218 | 12.4 | 3.5 | 65.2 | ||||
| FH150-125-315 | 120 | 36.3 | 3.5 | 63 | 1450 | 30 | 45 |
| 200 | 32 | 2.5 | 75 | ||||
| 240 | 28.5 | 2.8 | 72 | ||||
| FH150-125-315A | 109 | 30.3 | 2.5 | 60 | 1450 | 30 | 45 |
| 182 | 25.5 | 2.8 | 73 | ||||
| 218 | 23.5 | 3.8 | 69 | ||||
| FH150-125-400 | 120 | 57.5 | 3.8 | 69 | 1450 | 45 | 75 |
| 200 | 50 | 2 | 61 | ||||
| 240 | 44 | 2.5 | 70 | ||||
| FH150-125-400A | 109 | 47.5 | 2 | 58 | 1450 | 45 | 75 |
| 182 | 41 | 2.5 | 68 | ||||
| 218 | 36.5 | 3 | 60 | ||||
| FH200-150-250 | 240 | 23 | 2 | 58 | 1450 | 37 | 75 |
| 400 | 20 | 2.5 | 74 | ||||
| 460 | 18 | 3 | 60 | ||||
