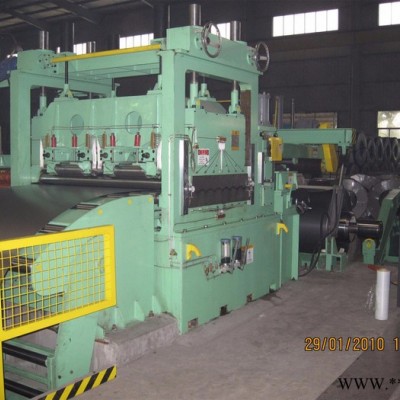

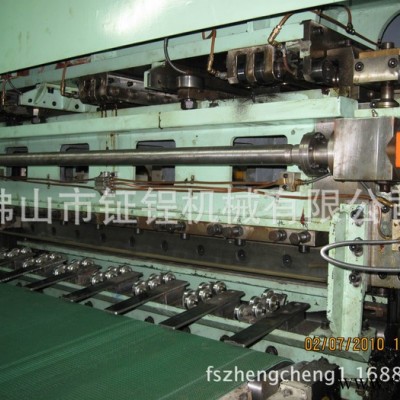

 飞剪机是飞剪线中负责剪切的重要设备，飞剪机分为双曲柄回转、单曲柄并回转。单曲柄并回转飞剪机结构：单回转式，由下向上剪切。 剪切功位分为上刀架及下刀架两部分，下刀架嵌装在上刀架内，导向面为铜板，斜契调整导向间隙。高速剪短板专家，五金板件开料专家，生产速度可达180件/分，高效益。飞剪机专家，请选择“钲锃机械”产品！

   公司对客户需要，为你提供各种型号数控全自动整平机，适合于大、中、小企业及个体户。设备机型主要分为数控全自动普通型、中档型及**型，主要型号有650；800；1000；1300；1500；1600；1800；2200。

本生产线用于普碳、镀锌板、冷板、不锈钢卷板的开卷、整平、剪切为各种冲压工作件准备坯料。

本生产线可在下列条件下长期稳定的连续运行。

电源：380V±10%，50HZ±5%，三相交流

        环境温度：－10～40℃

        相对湿度：<80%

九、技术参数

  1、适用原材料参数

          加工材质：          普碳、镀锌板、冷板、不锈钢板

          加工板厚：          0.2～2.0 mm

          加工板宽：          600～1800mm

          卷材外径：          Ф1800mm

          卷材内径：          Ф508mm

          卷材重量：          180000KG(MAX)

2、加工成品参数

          定尺长度：          400～40000mm

          对角线精度：        ±1.5mm（按照1000mm计）

          生产率20－70片/分（按4000－400mm）

十、设备组成：

1、入料台车 1台

2、液压开卷机、带卷压紧拆卷装置                1组

3、手动侧导位、伸缩式接料台、四重精整平机      1组

4、电眼控制活套    1组

  5、侧导位装置   1套

  6、NC电脑控制尺及压送装置   1套

  7、液压剪床         1台

 8、输送机             1组

  9、叠料装置             1台

  10、油压系统         1台

11、电控系统房      1套

12、随机附件              1套

电控系统（1套）

           本生产线采用三相五线制交流380V供电，电网电压波动不应超过±10%，控制电源为交流220V和直流24V。彩屏触摸显示器。

     全线采用全线集中控制，具有长度设定、状态显示、自动记载、速度调整、自动/手动进给，连续剪切、故障报警、系统保护等功能。

         全线由PLC集中控制，伺服驱动系统定长喂料，变频器调整整平机和剪床工作速度。
