| 商品型号 | QC12K系列 |
|---|---|
| 商品品牌 | 达林机械 |
| 主电机功率 | 7.5（kw） |
| 滑块行程调节量 | 130（mm） |
| 可加工尺寸 | 8x4000（mm） |
| 剪切角 | 90 |
| 产地 | 山东 |
| 动力类型 | 电动 |
| 工作形式 | 冲 |
| 控制方式 | 闭环控制 |
| 品牌 | 达林机械 |
| 型号 | QC12K系列 |

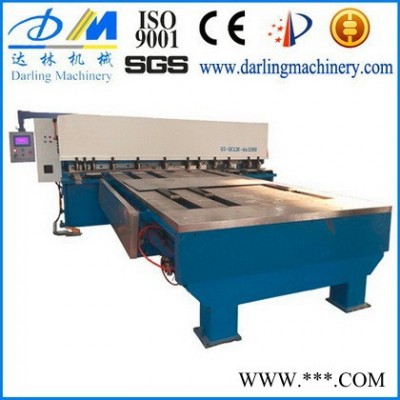

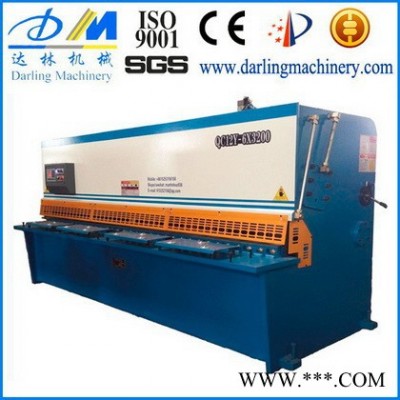

1，名称：数控剪板机
型号：QC12K系列
我公司生产的QC12K系列数控剪板机，通过了ISO9001-2008质量认证，CE机电认证，出口质量许可证等，质量有保证，产品远销国内外，赢得了客户的一致信赖和好评。
2，数控剪板机视频链接
//v.youku.com/v_show/id_XMTU3NDMxMjkxNg==.html
3，数控剪板机产品简介及用途
数控剪板机是用一个刀片相对另一刀片作往复直线运动剪切板材的机器。是借于运动的上刀片和固定的下刀片，采用合理的刀片间隙，对各种厚度的金属板材施加剪切力，使板材按所需要的尺寸断裂分离。剪板机属于锻压机械中的一种，主要作用就是金属加工行业。产品广泛适用于航空、轻工、冶金、化工、建筑、船舶、汽车、电力、电器、装潢等行业提供所需的专用机械和成套设备。
QC12K数控剪板机主要用于机械制造、高低压开关柜、家用电器、汽车、粮食机械、医疗器械、厨房设备、轻工、纺织机械、化工机械、造船、不锈钢装璜等行业金属板料的剪切加工。
4，数控剪板机性能特点
液压传动、摆式刀架。机架整体焊接结构坚固耐用。经退火处理，不变形。
具有快速调整刀片间隙功能，定位可靠。
具有行程调节装置，行程可方便地快速无级调节。
高精度滚珠丝杠及直线导轨。

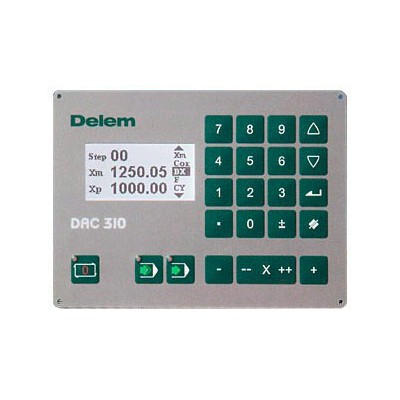

数控系统：荷兰DELEM公司CNC系统，瑞士CYBELEC系统，日本三菱系统。
5，数控剪板机技术参数
型号 | 最大剪切 厚度 (mm) | 最大剪切 宽度 (mm) | 剪切角度 ( ° ″ ) | 行程次数 (times/min) | 后档料 (mm) | 功率 (KW) | 重量 (kg) | 尺寸 (长x宽 x高) mm |
QC12K-4x2500 | 4 | 2500 | 1° 30″ | ≥18 | 20-600 | 4 | 4500 | 3040x1610x1650 |
QC12K-4x3200 | 4 | 3200 | 1° 30″ | ≥14 | 20-600 | 5.5 | 5900 | 3840x1610x1650 |
QC12K-4x4000 | 4 | 4000 | 1° 30″ | ≥10 | 20-600 | 5.5 | 7000 | 4640x1705x1700 |
QC12K-4x6000 | 4 | 6000 | 1° 30″ | ≥10 | 20-600 | 7.5 | 18000 | 6460x2100x3200 |
QC12K-6x2500 | 6 | 2500 | 1° 30″ | ≥18 | 20-600 | 7.5 | 7000 | 3140x1610x1650 |
QC12K-6x3200 | 6 | 3200 | 1° 30″ | ≥14 | 20-600 | 7.5 | 8000 | 3840x1610x1650 |
QC12K-6x4000 | 6 | 4000 | 1° 30″ | ≥10 | 20-600 | 7.5 | 9000 | 4640x1705x1700 |
QC12K-6x5000 | 6 | 5000 | 1° 30″ | ≥10 | 20-750 | 11 | 15500 | 5786x2200x2160 |
QC12K-6x6000 | 6 | 6000 | 1° 30″ | ≥7 | 20-800 | 15 | 19000 | 6900x2570x2280 |
QC12K-8x2500 | 8 | 2500 | 1° 30″ | ≥14 | 20-600 | 11 | 8000 | 3040x1610x1650 |
QC12K-8x3200 | 8 | 3200 | 1° 30″ | ≥10 | 20-600 | 11 | 9500 | 3840x1610x1650 |
QC12K-8x4000 | 8 | 4000 | 1° 30″ | ≥8 | 20-600 | 11 | 10000 | 4860x1705x1700 |
QC12K-8x5000 | 8 | 5000 | 1° 30″ | ≥7 | 20-750 | 15 | 17000 | 5786x2252x2310 |
QC12K-8x6000 | 8 | 6000 | 1° 30″ | ≥5 | 20-750 | 18.5 | 22000 | 6900x2570x2280 |
QC12K-10x2500 | 10 | 2500 | 1° 30″ | ≥11 | 20-600 | 15 | 8000 | 3350x2050x1950 |
QC12K-10x3200 | 10 | 3200 | 1° 30″ | ≥10 | 20-600 | 15 | 9000 | 4050x2050x1950 |
QC12K-10x4000 | 10 | 4000 | 1° 30″ | ≥12 | 20-600 | 18.5 | 15500 | 4800x2200x2100 |
QC12K-10x6000 | 10 | 6000 | 1° 30″ | ≥10 | 20-800 | 18.5 | 26000 | 6900x2570x2280 |
QC12K-12x2500 | 12 | 2500 | 1° 30″ | ≥11 | 20-600 | 18.5 | 12000 | 3350x2050x1950 |
QC12K-12x3200 | 12 | 3200 | 1° 30″ | ≥10 | 20-800 | 18.5 | 14500 | 4020x2050x2230 |
QC12K-12x4000 | 12 | 4000 | 1° 30″ | ≥8 | 20-800 | 18.5 | 18500 | 4820x2400x2730 |
QC12K-12x5000 | 12 | 5000 | 1° 30″ | ≥7 | 20-800 | 22 | 22000 | 5600x2500x2000 |
QC12K-12x6000 | 12 | 6000 | 1° 30″ | ≥6 | 20-800 | 22 | 24000 | 6900x2570x2280 |
QC12K-16x2500 | 16 | 2500 | 2° | ≥8 | 20-800 | 18.5 | 14500 | 3520x2060x2350 |
QC12K-16x3200 | 16 | 3200 | 2° | ≥7 | 20-800 | 22 | 17500 | 4062x2300x2320 |
QC12K-16x4000 | 16 | 4000 | 2° | ≥5 | 20-800 | 22 | 20000 | 4850x2350x2300 |
QC12K-16x5000 | 16 | 5000 | 2° | ≥5 | 20-800 | 22 | 29000 | 5900x2600x2700 |
QC12K-16x6000 | 16 | 6000 | 2° | ≥5 | 20-800 | 22 | 40800 | 6900x2700x2700 |
QC12K-20x2500 | 20 | 2500 | 2° 30″ | ≥6 | 20-800 | 37 | 21000 | 3400x2088x2570 |
QC12K-20x3200 | 20 | 3200 | 2° 30″ | ≥5 | 30-800 | 37 | 27000 | 4150x2350x2710 |
QC12K-20x4000 | 20 | 4000 | 2° 30″ | ≥5 | 30-1000 | 37 | 28000 | 4920x2400x2730 |
QC12K-20x5000 | 20 | 5000 | 2° 30″ | ≥4 | 20-800 | 37 | 30000 | 5900x3000x3300 |
QC12K-20x6000 | 20 | 6000 | 2° 30″ | ≥4 | 20-800 | 37 | 50000 | 6700x3000x3000 |
QC12K-25x2500 | 25 | 2500 | 3° | ≥5 | 30-800 | 45 | 23000 | 3500x2400x2500 |
QC12K-25x3200 | 25 | 3200 | 3° | ≥4 | 30-800 | 45 | 26000 | 4200x2400x2500 |
QC12K-25x4000 | 25 | 4000 | 3° | ≥4 | 30-800 | 45 | 30000 | 4950x2500x2600 |
QC12K-30x2500 | 30 | 2500 | 3° | ≥4 | 30-800 | 37 | 35000 | 3300x2900x3000 |
QC12K-30x3200 | 30 | 3200 | 3° 30″ | ≥4 | 30-800 | 45 | 39000 | 4200x2500x2600 |
QC12K-40x2500 | 40 | 2500 | 4° | ≥3 | 30-800 | 75 | 50000 | 3200x3300x3200 |
QC12K-40x3200 | 40 | 3200 | 4° | ≥3 | 30-800 | 90 | 65000 | 4300x3300x3000 |
6，数控剪板机配置表
数控系统 | 日本三菱 | 荷兰DELEM310 意大利ESA |
驱动 | 交流伺服电机（日本松下） | 交流伺服电机（日本松下） |
丝杠 | 滚珠丝杠（台湾银泰） | 滚珠丝杠（台湾银泰） |
导轨 | 高精度导轨（国 产） | 高精度导轨（国 产） |
挡料装置 | 数控后挡料装置 | 数控后挡料装置 |
7，数控剪板机技术指标
最大定位速度（m/min） | 10 |
最大行程（mm） | 600 |
定位精度（mm） | ±0.2 |
8，数控剪板机附件表（装箱单）
9，数控剪板机价格及付款方式，交货期
9-1，出厂价（含增值税）
主动联系我们，可享受老客户同等价格！
9-2，付款方式
预付50%，发货前付付清全款。
9-3，交货期
收到50%预付款后，30个工作日内发货。
10,数控剪板机服务承诺
10-1、数控剪板机售前服务
◆ 专业技术人员为客户介绍产品特点及概况，为用户选择高档次产品提供决策信息及相关条件
◆ 通过投标活动技术方案，积极提供招标设备的性能特点及各种参数。工程师及项目经理进行交流及商务谈判，并随时欢迎客户来公司参观考察
10-2、 数控剪板机 售中服务
◆ 选择国内外最好的配套件制造厂家，保证做到全面满足客户要求，并且便于日常维护及配套件供应
◆ 制造过程中，全力配合客户的产品监造、检查验收等各阶段工作
10-3、 数控剪板机 售后服务
◆ 对客户进行专业培训，并提供产品使用、维修、保养等方面的技术资料
◆ 完成合同规定的产品技术规范条件中明确的产品责任，完全满足用户的需求
◆ 根据客户要求，可派专业技术人员到现场技术服务
◆ 现场安装招标设备、试运行、维护，对买方人员进行培训
◆ 对非供方责任造成的设备损坏，优先提供配件和修理义务
◆ 长期优惠提供设备易损件供应服务
◆ 质保期12个月，在产品质保期内，因制造所产生的产品质量问题，由我方免费负责修理或更换部件。质保期后，一如既往实施优质服务，仅收取成本费。
设备如发生质量问题，在接到用户维修通知后，本公司维修人员将及时给予答复，24小时（500公里以内）内到达现场，为客户创造一个高效率的工作环境。
11，数控剪板机质保期及相关认证
本产品质保期一年，终生服务。质保期内，免费为客户服务。
相关认证：
ISO9001：2008质量认证；出口欧盟机电产品出口CE认证；拥有锻压机床出口质量许可证；
我公司是所有产品都已在国家质监局备案。
公司实力强大，产品质量可靠，相信我们，选择我们，您不会后悔！

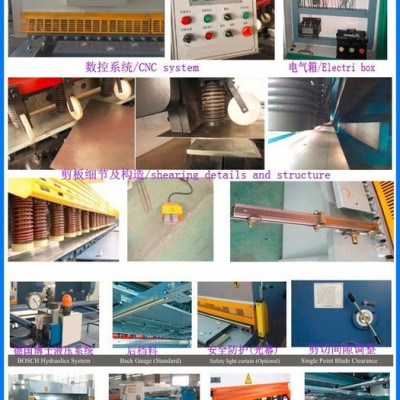

12，数控剪板机机器工作细节及构造
13，数控剪板机机器用油及包装运输
14，数控剪板机公司展示
