| 产品用途 | 印刷厂、造纸厂等 |
|---|---|
| 型号 | 金叶双刀1200 |
| 产地 | 青岛 |
| 分切速度 | 300 |
| 外形尺寸 | 14500*4500*2300 |
| 用途 | 切断 |
| 种类 | 分切机 |
| 重量 | 19000 |
| 总功率 | 90 |
| 最大收卷直径 | 1600 |
| 最大原料直径 | 1600 |
| 最大原料宽度 | 1200 |
| 品牌 | 金叶双刀 |
| 加工定制 | 是 |
一、设备参数
| 切纸型式及刀次 | 双回转 （上下刀，同时回切） **大刀次——450刀m/min | |
| 车速 | 设计车速 | 260m/min |
| 切纸车速 | 250m/mim | |
| 切纸长度 | 设计切纸长度 | 1600mm |
| 实际切纸长度 | 1450mm | |
| **小切纸长度 | 500mm | |
| 切纸厚度 | 50-60g | |
| 切纸精度 | ±0.3mm | |
| 收纸台高 | 1200mm | |
| 机器体积 | 12.5*4*2.3(M) | |
| 注：（验收标准：要求长1092mm规格，厚度350g涂布白板纸；不同克重的纸，不同长度的纸，切纸速度不同。） | ||
| 机械部分 | |
| 1 | 主机箱体为250铸铁铸造而成，横切底座为25mm钢板焊接而成。 |
| 2 | 刀轴采用45#钢，精加工而成，刀轴经过高精度静平衡处理。 |
| 3 | 齿轮采用20铬钼钛，精度等级（6-7）级，硬度（58-62）。刀尖周长为500mm。 |
| 4 | 主机部分刀轴轴承为进口轴承，出纸部位，上下动力辊的轴承均为进口轴承。 |
| 5 | 纸张反弯曲调直装置一套。 |
| 6 | 吸粉尘装置一套。 |
| 7 | 触摸屏显示切速、切纸数量、电流等，操作简易方便。 |

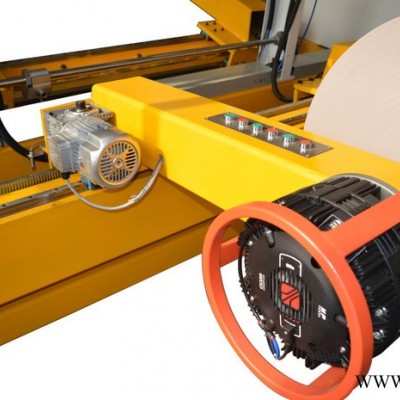

| 8 | 无轴液压支架，工作承载重量1500kg（单臂承载重量）。刹车采用多点方式刹车，保证纸卷运转的平稳。 |
| 9 | 液压支架参数： 切纸厂（锥型夹头） 造纸厂（定型夹头，尺寸由需方厂家提供） 注：以下内容客户务必填写： 夹头尺寸： **大夹纸重量： **大夹纸直径： **小夹纸宽度： **大夹纸宽度： 填写人： |
| 10 | 引纸部分为横向国际16#槽钢，竖向国际20#槽钢；引纸辊为铝辊，对纸张有很好的吸附力。 |
| 11 | 理纸部分为一向手动移动，两向电动或气动理纸方式，纵向为电机推板方式。 |
| 1 | 横切电机（意大利）39.4kw一台，进纸电机7.5kw，油泵一台，反弯曲减速机0.18kw，出纸电机1.5kw，升降电机1.1kw，液压站电机3.7kw，整理机60r/min。 |
| 2 | 德国伺服控制系统一台，高精度编码器（德国sick，分贝率达到十万分之一），台达变频器，施耐德低压电器控制件等。电器柜独立放置，较大空间确保各部分性能干扰降到**小，配备一套电器自动保护系统（设备出现异常情况时自动跳保护）。 |
| 3 | 自动张力系统控制为张力传感器控制，反应灵敏，保证纸张裁切精度 |
| 4 | 插标机或人工计数鸣笛手动插标 |
| 5 | 螺旋刀轴上使用的是：螺旋刀具尺寸：1450mm |
| 6 | 设备交付后，卖方提供技术文件，包括电器图及使用说明书。 |
