| 适用外径 | 30--150mm |
|---|---|
| 调节方式 | 带调节公差表 |
| 辊轮材质 | skd11 |
| 产地 | 广东 |
| 电动机功率 | 37kw |
| 适用范围 | 机床 |
| 种类 | 压力机 |
| 柱数 | 双柱 |
| 执行质量标准 | 国标 |
| 品牌 | 方荣 |
| 型号 | FR--150 |
| 质量认证 | ISO9001-2000 |

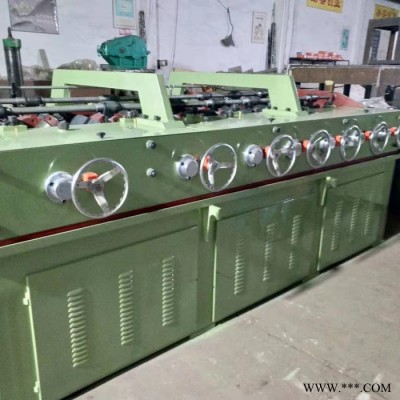

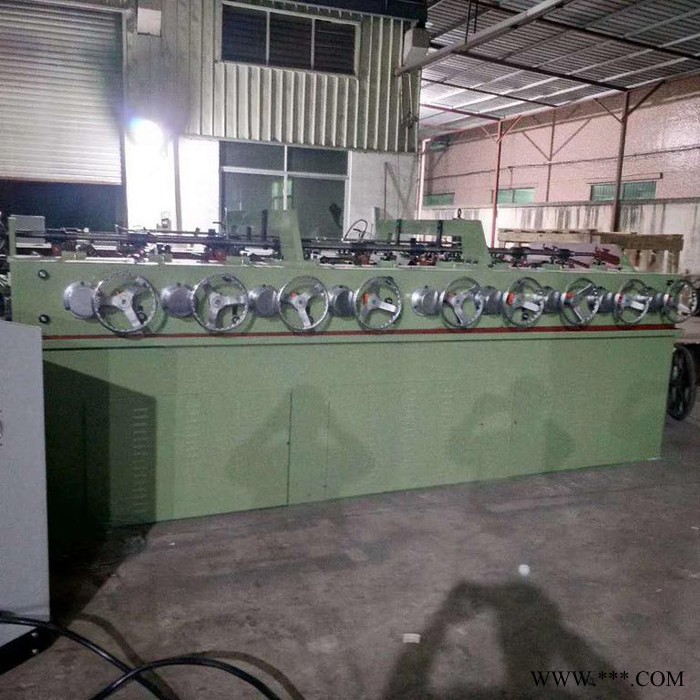

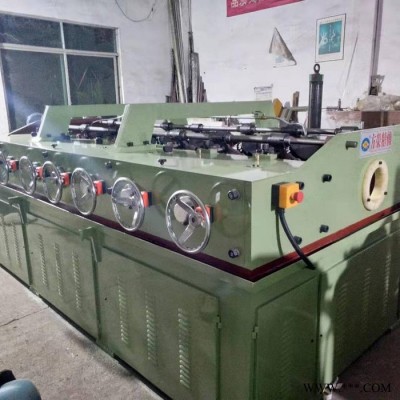

调直机是对金属棒材、管材、线材 等进行矫直的设备。矫直机通过矫 直辊对棒材等进行挤压使其改变直线度。 机器械噪音小、经久耐用；
适用于连接器、自行车、汽配、油管接头、五金等行业；
技术参数表
| **大调直管径 | Φ150mm |
| **小调直管径 | Φ68mm |
| 调直滚轮组数 | 17组 |
| 总功率 | 37KW |
| 重量 | 15000KG |
| 尺寸（长*宽*高） | 3250*1450*1360 |
| 1．设备概要 | |
| Ａ．适用 | 本设备适用于金属圆管（棒）材的矫直加工（有一定效果的压光．压圆的作用） |
| Ｂ机械结构 | 卧式?17滚轮（9+8组） 台湾品牌矫直机技术 |
| 2．工作方式 | 将需要调直的圆管（棒）材的一端伸入两边轮中间，经过电动机，多档减速机皮带轮（变频调速），链条的双边传动，使两边分布的滚轮向前推进，完成矫直工件的调直． |
| 3.设备能力 | |
| Ａ．调直形式 | 一线调直??连续工作 |
| Ｂ．矫直范围 | 管材ф35－150ｍｍ?Ｔ6.0ｍｍ.棒材?ф35—55mm |
| Ｃ．矫直工件长度 | 2米－15米 |
| Ｄ．工作速度 | 变频调速?0-50ｍ/ｍｉｎ |
| Ｅ．矫直精度 | ≤0.5mm/m |
| 4．机器构造 |
|
| Ａ．电机功率 | 37ＫＷ 调速机JZQ400 1:823 |
| Ｂ．调速方式 | ?变频器45ＫＷ □ － ＨＰ四档减速机 |
| Ｃ．传动轴 | Ф84 |
| Ｄ．滚轮 | Ф150*220?17组 |
| E．外形尺寸 | 4200*2200*1500 |
| F．中心高 | 1110mm |
| G．手轮的调节 | 手轮旋转一周，滚轮移动1ＭＭ |
| Ｈ.电源电压 | 380Ｖ?50-60ＨＺ |
| Ｉ．重量（参考） | 15000ｋｇ |
| Ｊ．滚轮调节 | 普通螺牙调节（两端平面轴承） |
| Ｋ．滚轮安装方式 | 分离式安装?有效保证精度 |
