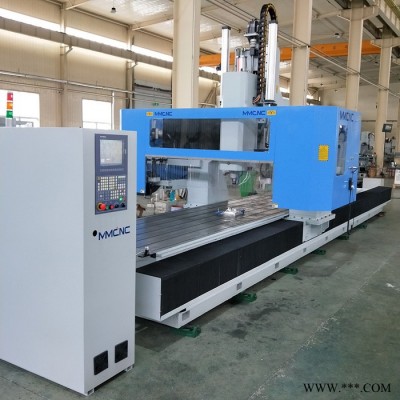

明美数控 供应铝幕墙高速四轴数控加工中心铝幕墙高速双工作台数控加工中心铝型材龙门四轴加工中心圆盘换刀数控加工中心

性能特点Equipment Advantages

◎适用于大中型模具制造，船舶，铝合金结构件的加工，轨道交通、汽车防撞梁、光伏、铝型材深加工等结构件的加工，是加工精度要求较高，形状复杂零件和模具行业、航空航天工业的理想设备。

◎采用台湾新代CNC数控系统控制，机床运动部分采用进口伺服电机和伺服驱动器，定位速度快，运行平稳。

◎数控系统配置文件存储单元，可储存上万个不同的加工程序文件，现场生产中操作者可自由调用，方便快捷。数控系统自身具备故障检测，断点恢复，断电恢复等功能，控制系统采用单元模块化结构，便于生产现场的维修和维护。

◎设备由于采用先进的CNC数控系统，该机可同时满足钻孔、铣削、攻丝及锯切等多种加工需求。

◎四轴摆头采用意大利自动换刀18.0KW主轴，可实现自动换刀功能，自动对刀功能。可实现不同规格的铝材加工。

◎换刀刀库采用斗笠式（8把）+直排式（8把）16把刀位，满足型材加工不同孔位快速换刀要求。

◎设有喷雾冷却功能，有效增加切削铝型材表面质量，增加刀具使用寿命。

◎研发设计的系统软件、后处理，满足不同工艺的精加工要求，操作方便。

◎可实现双工作区加工模式，即实现一区加工，一区拆卸工件。机床加工交替运行。

◎机床床身为整体重型焊接方式，数控铣床强力切削设计标准。经整体时效退火后，由数控加工中心整体加工而成，机床龙门结构采用整体焊接结构，相对通用机床具有加工精度高，结构稳定，使用年限长等诸多优点。

技术参数Technical Parameter

电源：380V 50HZ                                                              工作压力：0.6～0.8Mpa

总功率：26KW                                                                 电主轴功率：18.0kw

电主轴转速：24000r/min                                                   电主轴最大输出扭矩：10.4NM

耗气量：0.5-0.8Mpa                                                         刀库：8+8

刀柄规格：HSK-63F                                                          刀具最大安装长度：150mm

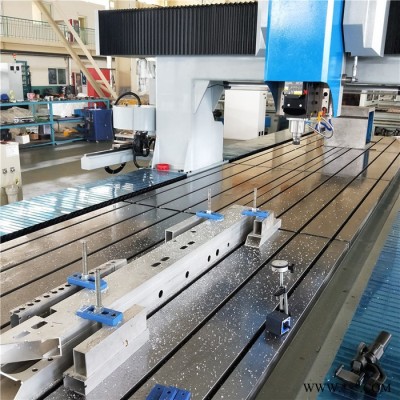

工作台面：T型工作台                                                          加工范围：7000x1500x800mm

加工行程：X7000mm                                                        进给速度：X50m/min

              Y1500mm                                                                       Y25m/min

              Z800mm                                                                         Z10m/min

定位：±0.05mm/500mm                                                 重复定位：±0.03mm/500mm

润滑：自动润滑系统                                                             冷却：    油雾泵

外形尺寸11000x3300x3060mm                                             重量：15000kg

主要元器件配置表：
