| 产地 | 山东 |
|---|---|
| 额定转速 | 24000rpm |
| 加工方式 | 来样加工 |
| 主轴锥孔 | 3mm-6mm |
| 适用机床 | 车床 |
| 是否库存 | 是 |
| 品牌 | 明美数控 |
| 型号 | JGZX4-CNC-6000 |

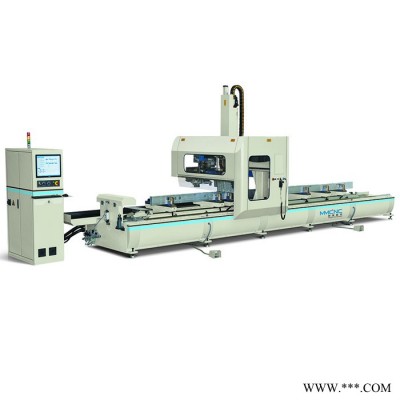

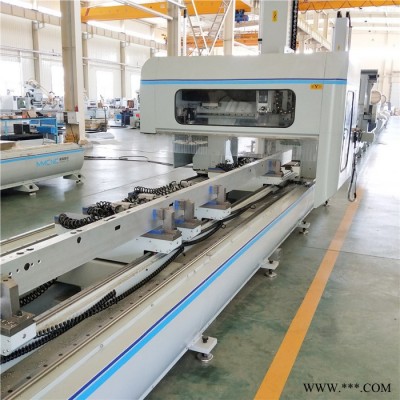

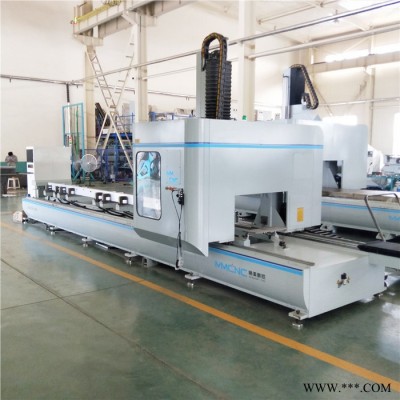

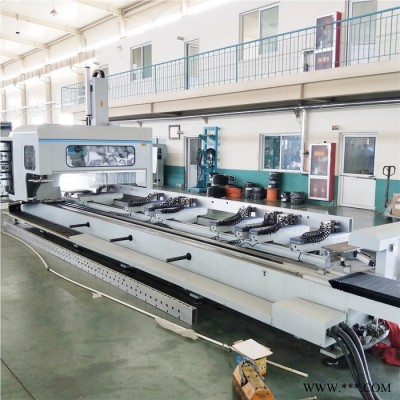

欢迎光临山东明美数控机械有限公司
性能特点Equipment Advantages
◎适用于各种铝型材的安装孔、流水槽、锁孔、形孔的加工工序，并带有锯片，可对型材进行角度锯切加工。
◎本设备主轴可绕Y向在±90°范围内旋转，一次装夹即可完成3个面的加工，具有极高的工作效率。
◎台面新代10MA四轴数控系统，可实现四轴四联动，并具有良好的用户操作界面。
◎主轴采用9KW意大利原装进口风冷换刀主轴，高质高效。
◎设有8工位圆盘换刀刀库（伞式），刀库整体为气缸推进，保证操作安全。
◎加工中心可自动夹紧，自动刹车，省时省力。
◎整机采用TBI原装丝杠，30上银导轨、德国亨利安原装齿条等高品质配件，确保机器达到极高的加工精度。
◎机头设有防护外罩，完全保护操作者安全。
◎采用冷却喷雾系统，可对道具进行冷却处理。
| 电源 | 380V/50HZ |
| 工作压力 | 0.5-0.8Mpa |
| 加工范围 X/Y/Z/B | 800/5500/400/+-90度 |
| 主轴功率 | 9.0kw |
| 主轴转速 | 24000rpm |
| 进给速度 X/Y/Z | 50/30/20 m/min, B 300rpm |
| 伺服电机 X/Y/Z/A | 1.3kw/2x1.3kw/1.3kw/0.85kw |
| 刀库 | 8工位 伞式刀库 可加锯片 ISO30刀柄 |
| 定位精度 | ±0.1mm |
| 重复定位精度 | ±0.05mm |
| 外形尺寸 | 7000x1700x2500mm |
| 重量 | 5200kg |
主要元器件配置表：
| 名称 | 品牌 | 规格 | 产地 |
| 数控CNC控制系统 | 台湾新代 | | 台湾 |
| 主轴 | HSD | | 意大利 |
| 变频器 | 台达 | | 台湾 |
| 伺服电机 | 安川 | | 日本 |
| 减速机 | 新宝 | | 日本 |
| 导轨 | ABBA/上银 | | 台湾 |
| 滑块 | ABBA/上银 | | 台湾 |
| 齿条 | 亨利安 | | 德国 |
| 气动元件 | 亚德客 | | 台湾 |
| 电气件 | 西门子/施耐德 | | 德国/法国 |
| | | | |
