| 产地 | 浙江 |
|---|---|
| 传热面积 | 120（m2） |
| 功率 | 25（kw） |
| 规格 | KJG-120 |
| 加热方式 | 传导式 |
| 类型 | 箱式 |
| 外形尺寸 | KJG-120（m） |
| 占地面积 | 42（m2） |
| 重量 | 5000（kg） |
| 转速 | 25（r/min） |
| 传热面积（m2） | KJG-120 |
| 品牌 | 力马干燥 |
| 型号 | KJG-120 |
| 加工定制 | 是 |

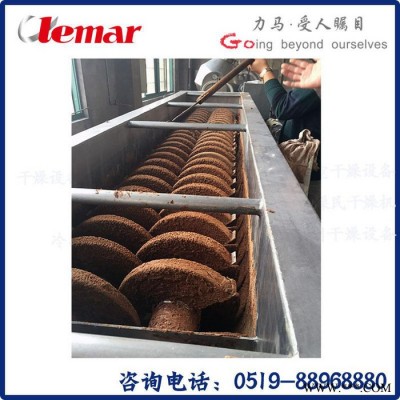

14T/h污泥干化机
客户提供的参数及要求
1、物料名称：污泥
2、初 水 份：80%
3、终 水 份：55%
4、处 理 量：14T/h
5、热 源: 蒸气（0.7～0.8MPa饱和蒸气）
6、设备材质：物料接触不锈钢
7、干燥方法：桨叶干燥
8、安 装: 室内
9、电 源: 380V 50HZ 三相四线
设备工艺计算
1、处理量：W处=14000kg/h
2、水分蒸发量:ΔW=W处×（ω1－ω2）/（1－ω2）＝7778kg/h
3、当采用0.7～0.8MPa的饱和蒸气作为热载体,根据经验，在搅拌状态下，取入口侧接触传热面的物料床层t1=20℃，出口侧温度取t2=90℃，假定物料比热Cs=0.4kcal/kg.℃.则蒸发水分所需要的热量Q1=5327930cal/h,产品升温所需要的热量为:Q2=239832kcal/h.
4、取干燥过程中的热损失为10%,则干燥所需总热量为Q=6124538kcal/h.
5、干燥器选型：
1）求对数平均温度差 Δtm=106.1℃
2）传热面积 根据经验，设备的平均传热系数K=140kcal/(m2·℃)，干燥器内物料填充率为85%，则所需传热面积A为 A=485.1m2
3）选择型号为KJG-100 传热面积100m2 ，5台能满足产量要求
6、空气耗量的计算:
空气用量与排气温度和排气湿度有关,排气空气要控制不会在出口管 道及除尘器中结露,取露点温度70℃,查空气湿度图饱和湿度Y2为0.275K****/kg.干空气，吸入空气的湿度Y1为0.01K****/Kg.干空气则空气耗量m=W/ Y2- Y1=29351Kg干空气/h由于蒸发水份较多，为防止在干燥器内局部结露，将空气加热至110℃，所需的热量为：Q3=774866kcal/h选用换热器面积为:F=750m2
以下是单台KJG-100设备配置清单
序号 | 名称 | 规格及型号 | 数量 | 材质 | 备注 | |
热风系统 | ||||||
1 | 蒸气换热器 | 150m2 | 1套 | 碳钢管绕铝翅片 | ||
2 | 进热风管道 | 配套 | 1套 | Q235/2.0mm 法兰Q235/10mm | ||
加料系统 | ||||||
1 | 螺旋加料器 | DLX-273 | 1台 | SUS304组件 | ||
2 | 加料斗 | 配套 | 1只 | SUS304/3.0mm | ||
3 | 支架 | 配套 | 1组 | Q235 | 含楼梯、扶手 | |
4 | 加料电机 | 摆线针轮 | 1台 | 组件 | 5.5kw | |
干燥系统 | ||||||
1 | 主机上箱体 | 上箱体 | KJG-100 | 1组 | SUS304/3mm，外碳钢加强, 连接法兰Q235B /25mm | |
进风口 | 600x300 | 1组 | ||||
人孔 | ￠400 | 2组 | ||||
排气口 | ￠400 | 1组 | ||||
加料口 | ￠280 | 1组 | ||||
2 | 主机下箱体 | 下箱体 | KJG-100 | 1组 | SUS304/14mm | |
夹套 | KJG-100 | 1组 | Q235B/12mm | |||
加强筋板 | KJG-100 | 1组 | Q235B/25mm | |||
保温材料 | KJG-100 | 1组 | 60mm岩棉 | |||
箱体外封 | KJG-100 | 1组 | Q235/2.0mm | |||
溢流板 | KJG-100 | SUS304/3.0mm | ||||
下料口 | KJG-100 | SUS304/3.0mm | ||||
进出 蒸气管 | ￠89 | Q235组件 | ||||
前后端盖 | KJG-100 | Q235/30mm,内贴不锈钢 | ||||
4 | 主机机架 | 配套 | 1套 | 20#槽钢 | ||
5 | 传动部分 | 传动主轴 | Φ325X20 | 2组 | Q235，外包不锈钢 | |
回水管 | Φ89X5 | 2组 | Q235 | |||
桨叶片 | Φ1100 | 1套 | SUS304/8.0mm | |||
轴承座 | 配套 | 4组 | 组件 | |||
圆柱滚子 轴承 | 配套 | 4只 | 组件 | |||
填料密封 | 配套 | 4组 | 石墨盘根 | |||
传动电机 (电磁调速) | 55KW | 1台 | 国标 | |||
减速机 | 配套 | 1台 | 国标 | |||
传动齿轮 | M=16，Z=50 | 2只 | 组件 | |||
传动链轮 | P=63.5 | 2只 | 组件 | |||
尾气处理系统 | ||||||
1 | 引风机 | 4-72-4.5A-7.5KW | 1台 | Q235组件 | ||
2 | 排湿管道 | 配套 | 1台 | SUS304/1.5mm 法兰Q235/10mm | ||
3 | 旋风分离器 | B-800 | 1台 | SUS304/2.0mm | ||
4 | 组合收料桶 | 配套 | 1台 | SUS304/2.0mm | 含不锈钢蝶阀、 料桶 | |
5 | 尾气管道 | 配套 | 1组 | Q235/2mm | ||
主要配件 | ||||||
1 | 旋转接头 | 配套 | 2组 | 组件 | ||
2 | 金属软管 | 配套 | 2组 | 组件 | ||
3 | 温度计 | 配套 | 1套 | 组件 | ||
4 | 螺母、垫片、螺栓 | 配套 | 1套 | 不锈钢组件 | ||

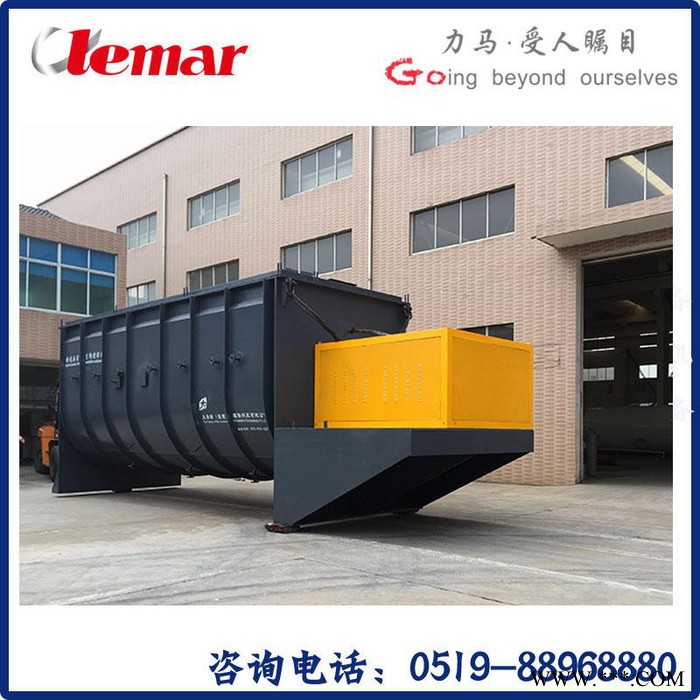

单台桨叶干燥设备技术参数
1、型号：KJG-100
2、干燥面积：100m2
3、有效容积：8.4m3
4、主机转速：5～10rpm
5、脱水能力：～1555.6kg/.h
6、产 量： 1332.4kg/.h
7、主机外形尺寸：10000（长）X2900（宽）X2400（高）
8、装机功率：68kw 耗电量：54kw/h
9、蒸气耗量：～2000kg/h（0.7～0.8MPa饱和蒸汽）
