| 品牌 | 上海微行 |
|---|

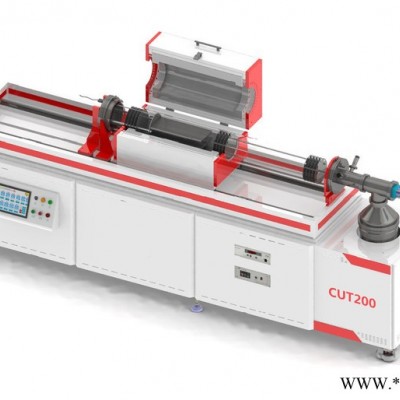

（设计图）
产品用途：
主要用于稀土制备、晶体退火、生物陶瓷、电子陶瓷、特种合金、磁性材料、精密铸造、硬质合金、3D打印金属件（钛合金TC4、23钛等）真空热处理、真空钎焊等。
主要功能和特点：
1、炉膛采用氧化铝多晶纤维材料，保温性能好，耐用，高效节能。
2、加热元件采用优质HRE合金丝，经久耐用,温度可达1200℃。
3、采用双层壳体结构，结合热感应技术，配有风冷系统，使炉体表面温度快速降温。
4、可选用KF快速法兰连接，减少了加热管损坏的可能，取、放物料更加方便快捷。
5、上开式炉盖设计，可以实时观察加热的物料，并能迅速降温，满足工艺快冷需要。
6、智能PID高精度控制，自整定功能，30段可编程控制，可设置30段升降温程序,实现了功率无损耗。
7、预留真空、气路快速接口，配合我司真空、混气系统使用；满足用户在不同的真空状态及不同的气氛条件下进行实验。
8、预留485转换接口，通过我司专用软件，与计算机互联，可实现单台或者多台电炉的远程控制、实时追踪、历史记录、输出报表等功能。
9、具有开启断电，超温报警，漏电保护等安全操作功能。
产品技术参数：
| 设备名称 | 高真空管式炉（开启式、智能型） | |
| 型 号 | TF1200-200-HV-T10 | |
| 基本参数 | 控制中枢 | 10英寸液晶触摸屏 |
| 可预设多达百条工艺程序，并可编辑不同中英文工艺名称，需要时直接调用，互不干扰，无需重复修改参数。 | ||
| 电源电压 | AC 220V,50/60Hz | |
| 外形尺寸（宽*深*高） | 2050*550*1330mm | |
| 设备重量 | 440Kg（以实际为准） | |
| 设备总功率 | 7Kw | |
| 加热系统 | 加热功率 | 6Kw |
| 加 热 区 | 440mm | |
| 恒 温 区 | 150mm（±3℃） | |
| 加热区数 | 单温区 | |
| 极限温度 | 1200℃ | |
| 使用温度 | 大气或惰性气氛下 ≤1100℃，高真空条件下≤1000℃ | |
| 升温速率 | 额定≤30℃/min | |
| 建议300℃以内：≤3-8℃/min，300℃以上：≤8-12℃/min | ||
| 降温速率 | 700℃以上≤10℃/min | |
| 测温传感器 | 美国进口 欧米伽热电偶 OMEGA N型 | |
| 电 热 丝 | 瑞典进口 康泰尔A1合金丝 | |
| 表面负荷高、电阻率高、抗氧化性能好、经久耐用 | ||
| 炉 膛 | 中日合资 1500型氧化铝多晶纤维一体成型 | |
| 收缩率小，导热系数低，保温效果好，耐用节能 | ||
| 控温仪表 | 厦门宇电 AI系列仪表，模糊PID控制和自整定调节功能 | |
| 30段可编程控制，控温精度±1℃ | ||
| 真空系统 | 极限真空度 | 1.33*10-4Pa（空炉冷态） |
| 真空机组功率 | 1Kw | |
| 复合分子泵 |
| |
| 旋片机械泵 |
| |
| 炉管及尺寸 | 石英管，200*1000mm | |
| 高温下化学稳定性强，耐腐蚀，热膨胀系数极小，能承受骤冷骤热 | ||
| 高真空管堵 | 2只，石英材质 | |
| 高真空法兰 | Φ100，一套；氟胶密封圈，内径80*5.7mm，四只 | |
| 真空连接件 | 手动挡板阀，KF40，一只；真空波纹管，KF25，一根 | |
| 复合真空计 |
| |
| 工业制冷机 | CW-5200 | |
| 优 点 | 效率高、无污染、低能耗、低噪音 | |
| 安全防护 | 超温报警、断偶提示、过流保护、漏电保护 | |
| 当需要开启炉体观察物料或加速降温时，为保证使用人员的安全，会自动切断电源 | ||
| 分子泵故障报警，并停止运行 | ||
| 升级服务 | 控温仪表升级为欧陆仪表，控温精度可提升至±0.1℃ | |
| 随机资料 | 使用说明书1份、保修证书1份 | |
| 质 保 期 | 12个月，易损件除外（如炉管、密封圈等） | |
| 售后保障 | 1、客户的技术疑问，我们承诺在2个小时内处理完毕。 2、返厂维修的设备我们承诺在3个工作日内出具检测结果，5个工作日内完成维修，特殊材料需订制，酌情处理。 3、设备返给客户后1周之内对用户进行回访，并提供相关技术的免费咨询。 4、协议签定后,到货之日起整机保修12个月，相关耗材除外（热电偶及加热元件除外） 5、保修期内，设备发生故障，买方通知卖方（以电话/传真/电子邮件为准）后，卖方工程师2小时响应，24小时内出具维修方案。保修期外，卖方继续提供优惠的技术支持并以低于市场价提供备品、备件供应，以及终身维修服务。 | |
