升降式坩埚电阻炉

电炉型号和名称：SSG-10-14升降式坩埚电阻炉

主要技术参数：

炉膛尺寸：          200×200×300mm长×宽×高

额定温度：         1400℃

额定功率：         10 kw

额定电压：         380V/3相

空炉升温时间：     ≤90min

加热元件：         硅碳棒

热电偶:             铂铑-铂（S）

结构简介

    本电阻炉炉壳采用**钢板及型钢冷作焊接制成，加热主体与控制系统一体化设计，为使炉外表面温度更低更安全，加热主体设计为双层隔热结构。

    电炉的内炉衬选用高温陶瓷纤维组块，保温层选用陶瓷纤维材料，电炉顶部中心开有φ60mm工作孔，并配有堵塞。

电炉的加热元件选用硅碳棒,自上而下垂直分布在炉膛内侧。测温热电偶自电炉侧部插入炉膛的适当位置。

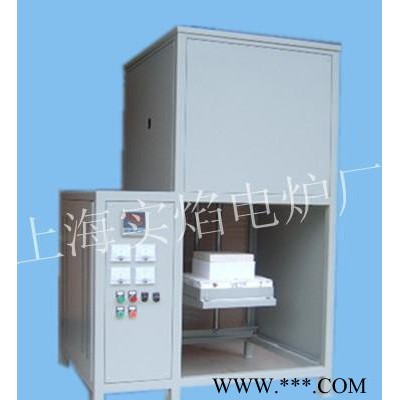

电炉主机下位装有电动升降工作台，取放坩埚更方便，更安全。

    配套使用的KSY-12-16温度控制器置于主机旁侧。

    控制面板置有温控仪表、电流表、电压表、电源开关等。

    电炉的温度控制采用移相触发可控硅控制线路，PID调节，配置50段可编程温控仪表。
