| 动力类型 | 液压 |
|---|---|
| 工作方式 | 剪切混合机 |
| 控制形式 | 数控 |
| 类型 | 剪板机 |
| 适用场所 | 工业生产用 |
| 效果 | 剪切乳化机 |
| 应用领域 | 化工 |
| 用途 | 裁剪设备 |
| 是否库存 | 是 |
| 品牌 | 锦锻 |
| 料筒形状 | 平板 |
QC11Y-液压闸式简易数控剪板机 技术文件
一，产品型号
QC11Y系列
（图片仅供参考，以实际机型及配置为准）
二，产品特点
1. 第二代液压剪板机
2. 采用钢板焊接结构，通过振动时效消除应力，有很好的钢性和稳定性
3. 采用三点支承滚动导轨，消除支承间隙，提高剪切重量
4. 刀片间隙用手轮调整，迅速，准确，方便
5. 矩形刀片，四个刃口均可使用，使用寿命长，剪切角度可调，减少板料扭曲变形
6. 上刀架采用内倾结构，便于落料，并且提高工件的精度
7. 具有分段剪切功能，具有灯光对线功能
8. 机动后挡料，数字显示
9. 后挡料由剪板机专用数控系统控制
三，产品主配置
1：数控系统 E21S南京埃斯顿公司
2：主电机 马鞍山双塔
3：液压系统 德国Rexroth
4：齿轮泵 美国sunny（海特克）
5：密封件 瑞典SKF
6：电器元件 法国 Schneider
7：刀片 上海久锋6CrW2Si
8：轴承 哈尔滨轴承（热装）
9：后挡料 滚珠丝杆直线导轨

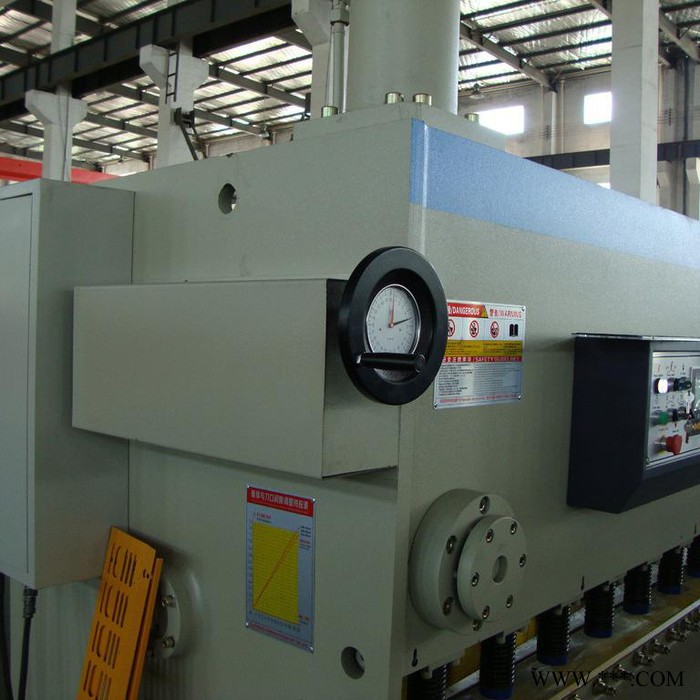

四，产品细节展示
数控系统 E21S南京埃斯顿公司
液压系统 德国Rexroth
齿轮泵 美国sunny（海特克）和电机是软连接，以及进油管和出油管都是高压软管这样可以保护油泵延迟油泵的使用时间。
轴承 哈尔滨轴承（热装）
刀片 上海久锋6CrW2Si

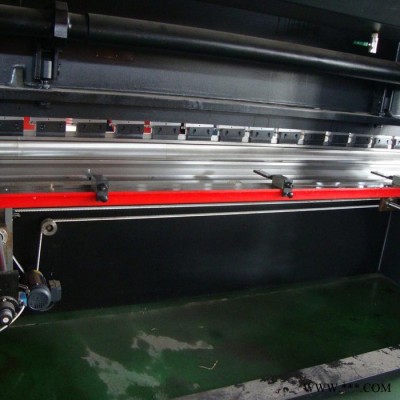

后挡料采用滚珠丝杆直线导轨同步带连接
