产品类型:全新
别名:纵剪收卷、分条
电动机功率:750kw
| 产品类型 | 全新 |
|---|---|
| 别名 | 纵剪收卷、分条 |
| 电动机功率 | 750kw |
| 电压 | 380（V） |
| 动力类型 | 液压 |
| 控制形式 | 自动 |
| 类型 | 全新 |
| 外形尺寸 | 1850 |
| 用途 | 彩钢,冷轧薄板切割 |
| 种类 | 剪切机 |
| 重量 | 11 |
| 是否库存 | 否 |
| 布局形式 | 卧式 |
| 作用对象材质 | 金属 |
| 品牌 | 特想机械 |
| 型号 | TX1600 |
| 加工定制 | 是 |

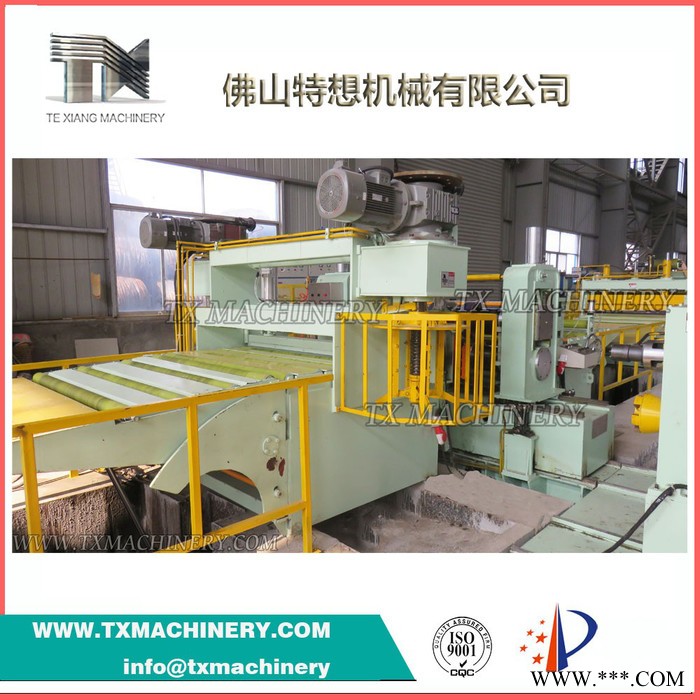

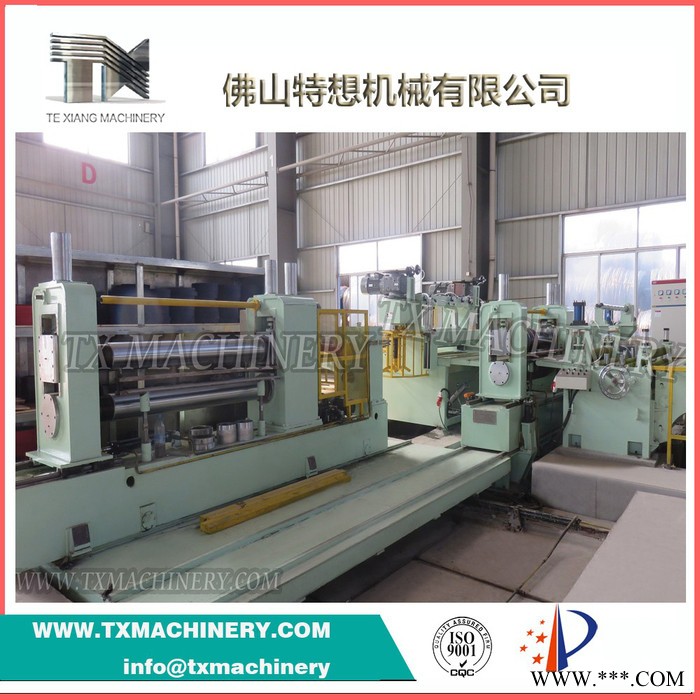

彩涂板纵剪分条生产线：
性能特点：
该设备是由上料小车、开卷、送料、圆盘刀片纵剪机、阻尼预分料、收卷机组、卸料小车、控制系统等
主要功能是将较宽的金属卷沿长度方向剪切成多条所需宽度的带材。
为轧制、冲裁、冷弯成型、冲压等工序制备坯料。
通过调整上、下刀轴的距离，以适应不同厚度的板材。
更换不同规格的刀片隔圈、隔套，可分剪成不同宽度带材
1、原材料参数：
| 序号 | 名 称 | 技术参数 |
| 1 | 原材料 | 彩涂板 |
| 2 | 板料厚度 | 0.3～3.0㎜ |
| 3 | 板料宽度 | 400～1600㎜ |
| 4 | 卷料外径 | ≤Φ1900㎜ |
| 5 | 卷料内径 | Φ480㎜～Φ520㎜ |
| 6 | 卷料最大重量 | 20T |
2、成品参数：
| 序号 | 名 称 | 技术参数 |
| 1 | 带材内径 | Φ508㎜ |
| 2 | 带材外径 | ≤1900㎜ |
| 3 | 成品卷重量 | Max:20T |
| 4 | 纵剪分条数 | 板厚：3.0㎜≤10条； |
| 5 | 成品宽度精度 | ±0.05㎜ |
| 6 | 成品毛刺 | ≤0.05㎜ |
| 7 | 最小分条宽度 | 25㎜ |
| 8 | 废边宽度范围 | 2～5㎜ |
主要技术参数
| 型号 | TX 0.14-1.5 | TX 0.3-2.5 | TX 0.3-3.0 | TX 0.5-4.0 | TX 1.0-6.0 |
| 可加工板厚mm | 0.14-1.5 | 0.3-2.5 | 0.3-3.0 | 0.5-4.0 | 1.0-6.0 |
| 可加工板宽mm | 500-1850 | 500-1850 | 500-1850 | 500-2000 | 500-2000 |
| 生产线速度m/min | 250 | 230 | 200 | 180 | 150 |
| 可开卷重量t | 10、15、20 | 10、15、20 | 10、15、20 | 20、35 | 20、35 |
| 可分条数量 | 35 | 30 | 20 | 15 | 10 |
| 纵切精度mm/m | ＜±0.10 | ＜±0.10 | ＜±0.10 | ＜±0.2 | ＜±0.2 |
| 剪切毛刺 | ＜5% | ＜5% | ＜5% | ＜5% | ＜5% |
| 卷曲错层mm | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
| 卷曲塔形mm | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 |
