全自动喷油机介绍说明书

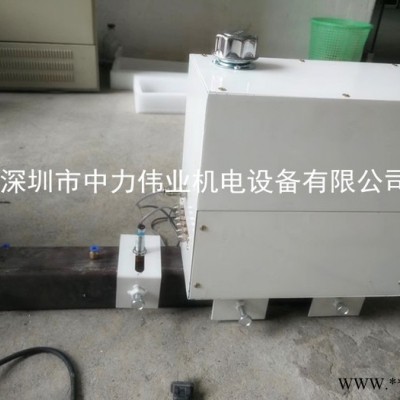

一,全自动加油机是专为各式自动输送机链条而设计的自动给油装置，该喷油机依结构设计由：分主机和喷油座共二部份组成，中间用透明油管连接，方便观察给油状况。此分开设计方便主机安装位置的选择和样式不同的链条，喷油座可随即改变即可通用。

二、 本机使用电源：AC220V/50HZ，功率：10W；

     本机使用气源：压缩空气3-6KG，进气管为5*8MM。

三、 喷油机之启动与停止信号来源，由安装在喷油座上的触动开关控制。

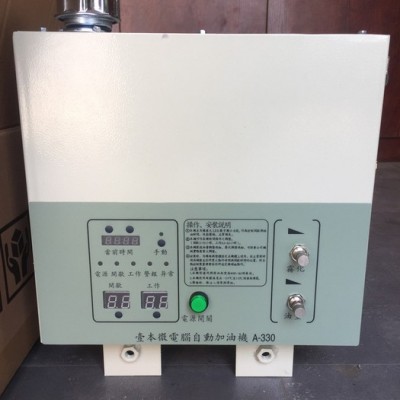

四、330加油机面板计时器功能：

手动/自动-时控开关：给油周期控制器，分三段分别控制给油时间和间隔时间；视链条长度与线速由现场技术人员做出适当的调整。防止链条少油或加油过量。

给油时间：输送机链条立轮顶起触点开关时，即润滑油与压缩空气同时进混合供时间，一般调整在0.5-1秒的位置。

间隔时间：为防止立轮顶起触点开关时，恰巧输送带停止运行，导致润滑油过量的喷出，造成滴油现象。所以《间隔时间》计时器设定时间即是断电，断油的时间，等待输送带重新启动后，自动恢复给油。

五、时控开关右下方有三段开关切换功能：

ON：输送带启动，即开始给油，不受周期控制器控制。

AUTO：依计时器所设定的时间动作。

OFF：如同关闭电源，任何时间均不给油。

六、JSK-330加油机分别有三个跟六个出油口，（根据客户自己需求来选择出油口）分别安装如下

（1）从左边起二个出油口安装在对准左边的垂直轮（对准垂直轮的轴承安装）；

（2）中间一个出油口安装在对准链条上面的水平轮（对准水平轮的轴承安装）；

（3）从右边起二个出油口安装在对准右边的垂直轮（对准垂直轮的轴承安装）；

（4）注意：安装时一定要掌握好水平轮与垂直轮的间隔距离。150型链条间隔距离是75MM，200型链条间隔距离是100MM。

七、 雾化调整钮：是调整给油时，风量的大小。为使润滑油能在瞬间送到润滑点并确定渗入，以达到强制给油的效果。依主机出油口到喷油座的距离，适当调整此开关。应当注意，风量太大会造成润滑油在送到润滑点后又反弹飞溅。

八、 油量调整钮：是调整给油时，油量的大小。为防止链条少油或油量过多，适当调整此开关，以达到**好的喷油效果。应当注意，油量太少会造成润滑效果不显著，油量太多会造成滴油现象。

九、 加油指示：喷油机润滑油与空气混合输出时会亮起。

     缺油指示：喷油机油箱内油液面下降至低液位时，会自动提出报警。

     电源保险：当喷油机因其它原因造成线路异常而烧坏保险丝，请更换同一型号的保险管，FU=2A。

     电源进线：AC220V-50HZ。

     触点开关：喷油机启动与停止信号开关。
