| 加工定制 | 是 |
|---|---|
| 外形尺寸 | 1450（mm） |
| 产品名称 | 悬垂线夹 |
| 特色服务 | 品质保障 |
| 档距范围 | 50-1000 |
| 材质 | 铝合金丝 |
| 产品认证 ISO9001 | 2000 |
| 产地 | 山东 |
| 认证 | ISO9001-2000 |
| 适用范围 | ADSS光缆 |
| 品牌 | 山东海虹 |
| 型号 | ACJ |
| 打样周期 | 1-2天 |
shandonghaihongElectric power equipment
山 东 海 虹 电 力 器 材 有 限 公 司
企业经营理念Businessphilosophy
创 新
服 务
共 赢
进取
产品说明The product deion

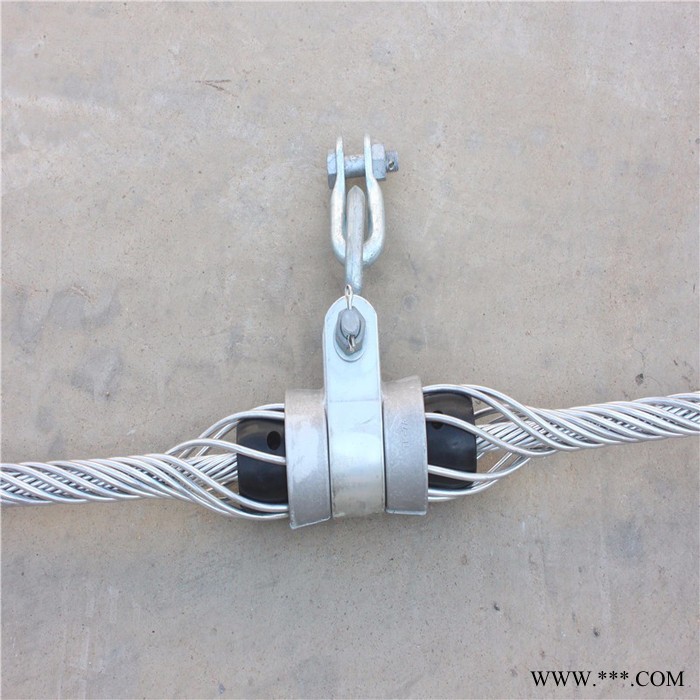

ADSS悬垂线夹：
组成：内绞丝、外绞丝、嵌环、PD型挂板、U型挂环等。
用途：承受全张力。将ADSS光缆连接至终端杆塔、耐张杆塔和光缆接续杆塔上。
特点：
a.外绞丝通过嵌环等联结金具直接与杆塔连接，承受线路载荷。
b.内绞丝对ADSS光缆起一定的保护作用，作为力的传递单元，主要作用有：
(1) 有效地将纵向压紧力传递给光缆的张力承受单元一芳纶，避免光缆外护套过度受力而被拉伤。
(2) 传递轴向张力。
(3) 增大了与光缆的接触面积，使应力分布均匀，无应力集中点。
c.在不超过ADSS光缆侧压强度的前提下，对光缆有较大的握着力，能承受较大的张力。
d.对ADSS光缆的握着力不低于光缆极限抗拉强度的(UTS)的95％，完全适合光缆架设的需要。
e.为满足城网10kV配电线路上架设ADSS光缆的需要，我公司开发生产了握力为15kN的耐张线夹，它结构简单，安装方便，又可降低工程造价。
选配技术数据要求
| 光缆名称 | 规格型号 | 使用档距 | 绞丝长度（mm） | 色标 | |
| 内绞丝 | 外绞丝 | ||||
| ADSS | ACJ-100-* . *H | 100以下 | 650 |
| 红 |
| ACJ-200-* .*H | 101－200 | 1200 | 900 | 红 | |
| ACJ-300-* . *H | 201－300 | 1300 | 1200 | 红 | |
| ACJ-400-* . *H | 301－400 | 1400 | 1200 | 红 | |
| ACJ-500-* . *H | 401－500 | 1500 | 1300 | 红 | |
| ACJ-600-* . *H | 501－600 | 1600 | 1400 | 红 | |
| ACJ-800-* . *H | 601－800 | 1700 | 1500 | 红 | |
| ACJ-1000-* . *H | 801－1000 | 1900 | 1600 | 红 | |
