品牌:钲锃机械
别名:分条纵剪机
产品别名:分条纵剪机
功率:70（kw）
起订:1个
供应:10000个
| 别名 | 分条纵剪机 |
|---|---|
| 产品别名 | 分条纵剪机 |
| 产品类型 | 全新 |
| 产地 | 佛山 |
| 功率 | 70（kw） |
| 种类 | 剪切机 |
| 总功率 | 70（kw） |
| 品牌 | 钲锃 |
| 型号 | 1300 |
公司针对客户需要，为你提供各种型号数控全自动整平机，适合于大、中、小企业及个体户。设备机型主要分为数控全自动普通型、中档型及高档型。

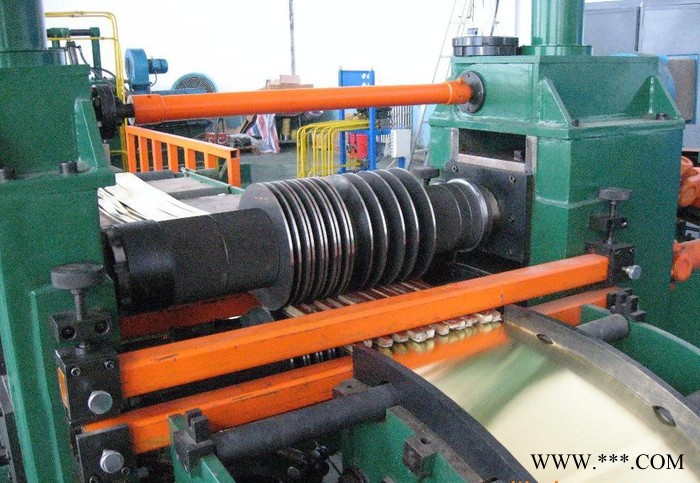

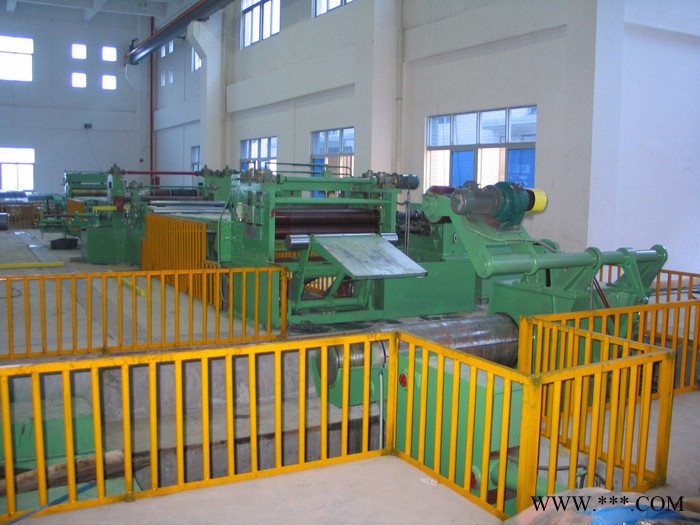

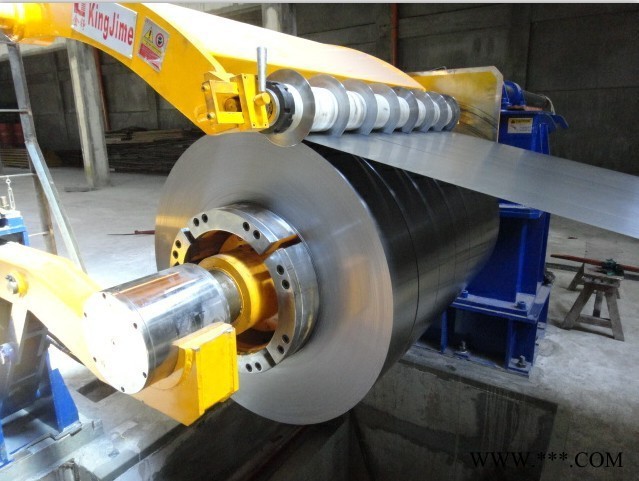

分条纵剪生产线，规格多种，普通机、中档机及高档机；主要功能把卷料纵向分成小型带料
性能：生产线速高、高精密圆盘剪，无级调节张力站，无缝式卷筒，不伤内层，不错层。
特点：自动化控制、人性化界面操作。重工结构、经久耐用。高精度、高产能、高品质。
| 序号 | 型式 | 适用板厚（毫米） | 适用卷重（吨） | 卷板宽度（毫米） | 纵剪速度（米/分） | 装机容量（千瓦） | 占地 |
| NO. | Model | SheetThickness(mm) | RollWight(ton) | RollWidth(mm) | Speed(M/min) | Capacity(Kw) | 长M×宽M |
| 1 | Z-2-450 | 0.15-1.0 | 4 Max. | 200-420 | 0-60 | 约55 | 13×4 |
| 2 | Z-2-650 | 0.2-2.0/0.2-1.2 | 7 Max. | 300-620 | 0-150 | 约96 | 14×4 |
| 3 | Z-2-800 | 0.2-2.0/0.2-1.2 | 8 Max. | 400-800 | 0-200 | 约100 | 14×5 |
| 4 | Z-2-1300 | 0.3-2.0/0.2-1.2 | 15 Max.. | 600-1250 | 0-150/0-220 | 约155-190 | 19×8 |
| 5 | Z-2-1600 | 0.3-2.0/0.2-1.2 | 15 Max. | 800-1580 | 0-150/0-220 | 约155-190 | 20×12 |
| 6 | Z-3-1300 | 0.6-3.0/0.4-1.5 | 15 Max. | 600-1250 | 0-120/0-150 | 约230 | 20×8 |
| 7 | Z-4-1600 | 0.6-4.0/0.5-2.0 | 20 Max. | 800-1580 | 0-120/0-150 | 约230 | 22×12 |
| 8 | Z-6-1600 | 1.0-6.0 | 30 Max. | 800-1580 | 0-90/0-120 | 约260 | 33×12 |
| 9 | Z-8-1600 | 2.0-8.0 | 35Max. | 800-1580 | 0-60/0-90 | 约340 | 35×12 |
| 10 | Z-12-2000 | 3.0-12.7 | 35Max. | 800-1950 | 0-50/0-80 | 约550 | 37×15 |
| 11 | Z-16-2250 | 4.0-16.0 | 35Max. | 1200-2200 | 0-30/0-40 | 约700 | 50×17 |
本生产线用于普碳、镀锌板、冷板、不锈钢卷板的开卷、整平、剪切为各种冲压工作件准备坯料。
工艺流程
??上料小车开动上料卷---开卷机涨紧料卷----料头开卷器将卷料的料头引入引料机----校平机进行精校平---油压式活套过渡料头和尾料以及匹配校平机和数控送料机的速度----导向机构-----数控送料机进行饲服送料----剪板机横向剪切----皮带输送----码垛----液压系统----电控系统.
本生产线可在下列条件下长期稳定的连续运行。
电源：380V±10%，50HZ±5%，三相交流
环境温度：－10～40℃
相对湿度：<80%
一、技术参数
1、适用原材料参数
加工材质： 普碳、镀锌板、冷板、不锈钢板
加工板厚： 0.2～2.0 mm
加工板宽： 600～1800mm
卷材外径： Ф1800mm
卷材内径： Ф508mm
卷材重量： 180000KG(MAX)
2、加工成品参数
定尺长度： 400～40000mm
对角线精度： ±1.5mm（按照1000mm计）
生产率20－70片/分（按4000－400mm）
二、设备组成：
1、入料台车 1台
2、液压开卷机、带卷压紧拆卷装置 1组
3、手动侧导位、伸缩式接料台、四重精整平机 1组
4、电眼控制活套 1组
5、侧导位装置 1套
6、NC电脑控制尺及压送装置 1套
7、液压剪床 1台
8、输送机 1组
9、叠料装置 1台
10、油压系统 1台
11、电控系统房 1套
12、随机附件 1套
电控系统（1套）
本生产线采用三相五线制交流380V供电，电网电压波动不应超过±10%，控制电源为交流220V和直流24V。彩屏触摸显示器。
全线采用全线集中控制，具有长度设定、状态显示、自动记载、速度调整、自动/手动进给，连续剪切、故障报警、系统保护等功能。
全线由PLC集中控制，伺服驱动系统定长喂料，变频器调整整平机和剪床工作速度。
