品牌:蓝宣
材质:铸钢
工作温度:常温
起订:1台
供应:88台
发货:1天内
| 材质 | 铸钢 |
|---|---|
| 工作温度 | 常温 |
| 工作压力 | 中压 |
| 公称通径 | DN250 |
| 规格 | DN250 |
| 介质温度 | 常温 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 适用介质 | 油品 |
| 外形 | 大型 |
| 形态 | 球式 |
| 用途 | 放料 |
| 压力环境 | 常压 |
| 品牌 | 蓝宣 |
| 型号 | FB44Y |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

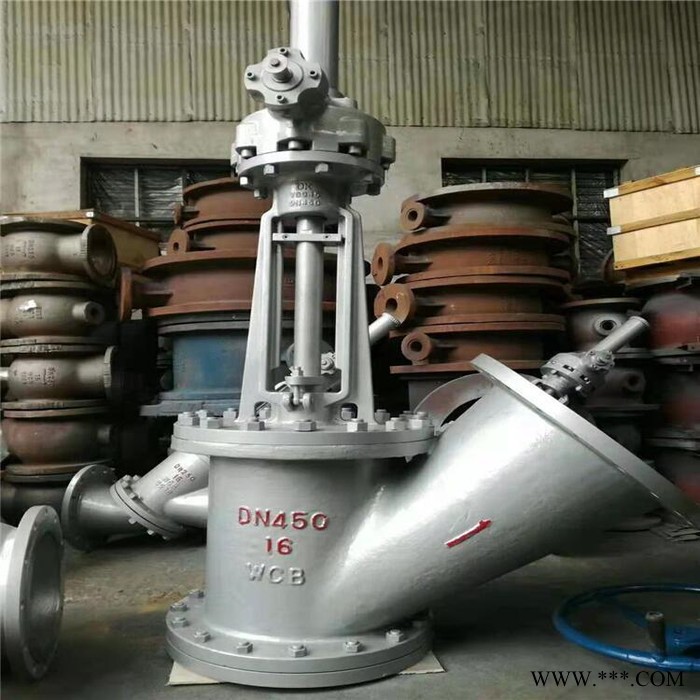

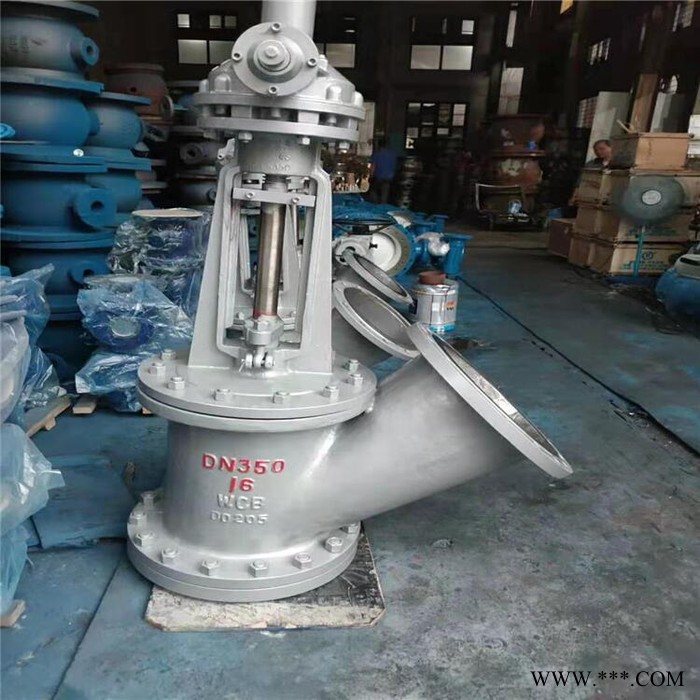

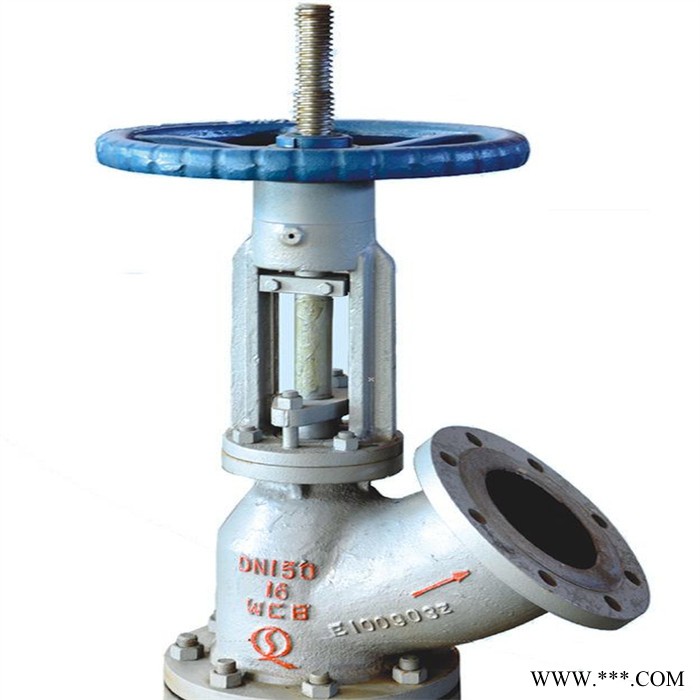

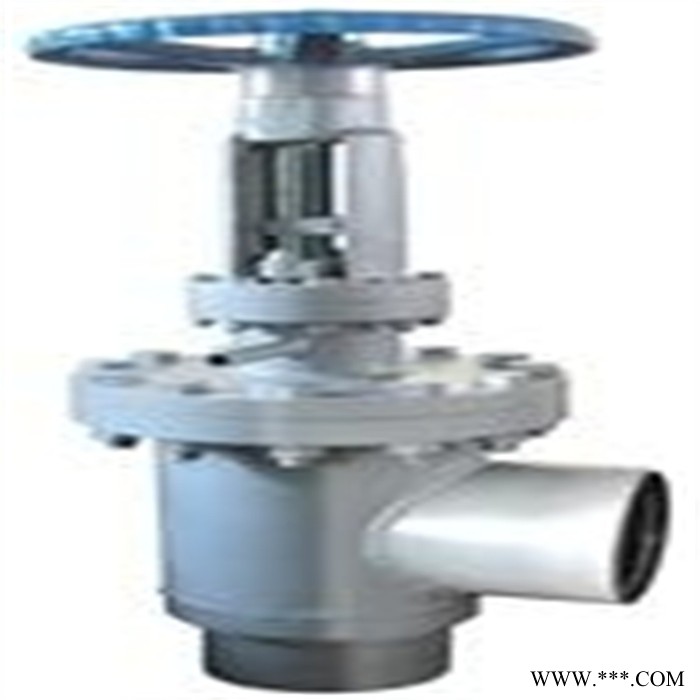

氧化铝厂专用槽壁阀
一、产品简介
氧化铝厂专用槽壁阀主要由阀体、轴承、阀柱、阀杆、填料压盖、手轮等零件组成。阀体采用WCB或不锈钢铸 造而成，阀体进出口成45度角，正体为Y形。阀体进口采用法兰连接，阀出口法兰大小一样，其进口法兰 内部凸出圆管形于阀体为一体，管内口边缘焊STL（硬度与耐磨性好）与陀形阀瓣斜面密封。
阀瓣陀形结构有利 于打开阀。斜面密封是把密封面做成锥形，使接触面变窄，这种密封在一定的密封力作用下，其密封比压大大 增加，更容易实现密封，与平面密封结构相比较，所施加的密封力较小。由于密封面狭窄，关闭时不易使阀瓣 正确地压向阀座面，为了提高密封性能，必须对阀瓣进行导向。阀瓣在阀体中导向时，阀瓣受到流体的侧向推 力由阀体承受，而不是由阀杆来承受，这**进一步增强了密封性能和填料密封的可靠性。阀杆T形尾部用并帽与 阀瓣固定，中部与阀体内填料(聚四氟乙烯)相吻合，起到密封作用。
二、产品主要工作原理
槽壁阀属于密封形式为强制密封，在阀门关闭时必须向阀瓣施加足够的力，达到密封必须比压 以上 ，才能实现密封。由于密封力和介质压力是在同一轴线上，当介质由阀瓣下部进入(低进高出)时，由于介质压力与密封力方向相反，阀门关闭力矩远远大于开启力矩，阀杆承受的**大应力为压应力，所以必须具有足够的强度和刚性。开启时，阀瓣的开启高度达到阀门公称尺寸的25%~30%时，流量即已大到**大，即表明阀门已达到全开位置，所以槽壁阀的全开位置应该按阀瓣的行程来确定。
因此本阀的密封原理都是一样的。当顺时钟转动 手轮，由铜螺母带动阀杆是阀瓣向阀口回缩，阀瓣密封斜面与阀体管接面慢慢地靠近，直到完全吻全，此时阀关闭；开启时只需逆时针转动手轮，是阀瓣斜面慢慢地脱离阀体管内口边缘，直到打阀口径的1/3mm。阀杆梯形螺纹下降到填料压盖处平，此阀才算完全开启。
三、产品主要特点
1、有内开式及外开式二类；
2、具有料槽结疤的推挤功能；
3、具有耐磨、耐冲刷、防结垢、结疤的特性；
4、适应槽壁对焊和折卸交换功能；
5、具有手动、齿轮动、电动等几项传动装置公司的双套密封设计，更加保证了密封性能可靠良好。
