| 产地 | 中国 |
|---|---|
| 产品别名 | 电镀膜厚检测仪器设备 |
| 电源电压 | 220V |
| 适用范围 | 各种电镀 |
| 品牌 | 其它 |
| 型号 | 光谱 |
| 加工定制 | 是 |
| 电镀电源 | 220 |
性能优势
■ 微小样品检测：最小测量面积可到0.008mm2 ■ 变焦装置算法：可改变测量距离测量凹凸异形样品，变焦距离
0-90mm
■ 核心EFP算法：Al(13)-U(92)元素的成分分析，Li⑶-U(92)元 素的涂镀层检测，多层多元素，甚至有同种元素在不同层也可准测量
■ 先进的解谱技术：减少能量相近元素的干扰，降低检出限
■ 高性能探测器：大窗口SDD硅漂移探测器
■ 上照式设计：实现对超大样品或者密集点位进行快、准、稳高效
率测量
大行程移动平台：移动滑台100*150*145mm
、 可编程自动平台210*230*145mm
(接受定制)

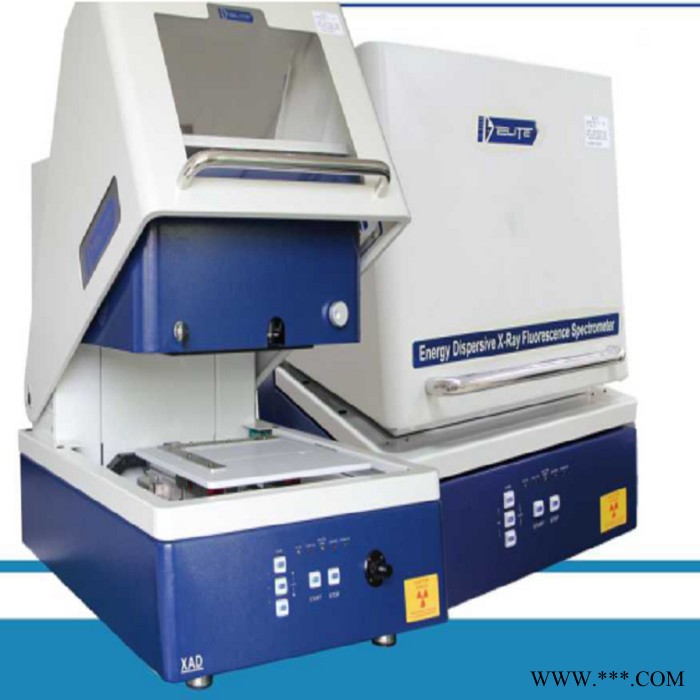

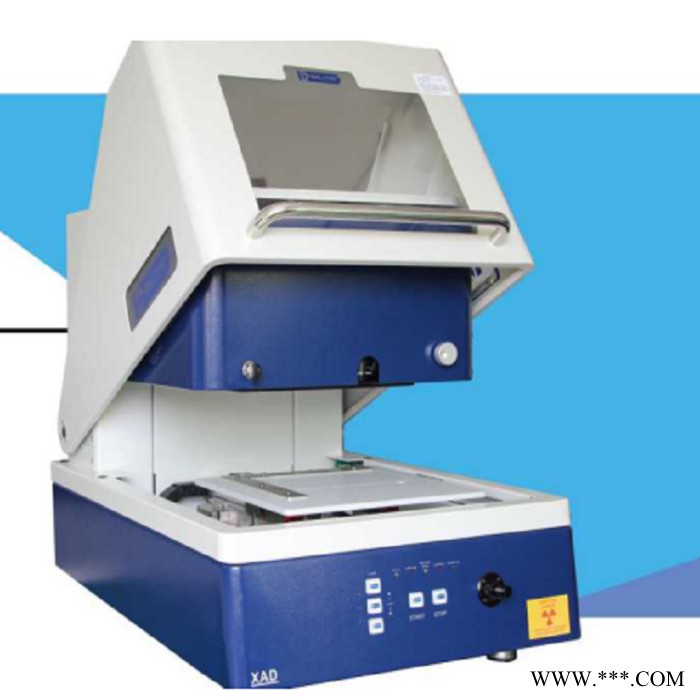

XAD系列为全元素上照式荧光光谱分析仪，可测量纳米级厚 度、微小样品和凹槽异形件的膜厚，满足微区RoHS检测及多元 素成分分析，可配备自动平台实现XYZ轴编程位移，实现无人值 守多点测量，测量软件置入先进的EFP算法及解谱技术解决了诸 多业界难题。
应用领域
涂镀层分析
RoHS环保检测
地质地矿检测
贵金属检测
合金成分分析
全元素分析
涂镀层检测
高集成光路交换系统：
仪器研制的光谱仪独特的光路交换装置，让x射线和可见光摄像同一垂直线, 达到测试不同距离的定位与视觉在同一位置，搭配嵌入集成式多准直孔、滤光片切换 装置，X光扩散度极小；与EFP软件配合达到对焦、变焦双焦功能，实现高低、大小、 凹凸不平各种形状样品的测试；高集成的光路交换装置与接收器的角度可缩小一倍, 可以减少弧度倾斜放样带来的误差，同时特征X射线可以穿透测试更厚的表层。
行业应用 航空航天 5 G领域 手表行业电子元器件 五金建材汽车零配件水暖卫浴珠宝首饰
自主研发新一代核心算法（EFP）
专业的研发团队在Alpha和Fp法的基础上，计 算样品中每个元素的一次荧光、二次荧光、靶材荧 光、吸收增强效应、散射背景等多元优化迭代开发 出EFP核心算法，结合光路交换系统、变焦结构设 计及稳定的多道脉冲分析采集系统、强大的解谱技 术，只需要少量的标样来校正仪器因子，可测试各 种材料成分分析、微量元素，超复杂的涂镀层、渗 层以及有机物层的厚度及成分含量。
环保检测解决方案
欧盟 RoHS 指令-2011/65/EU 无卤指令 IEC61249-2-21 REACH扌旨令
玩具En71指令
美国CPSIA消费品安全改进法 China-RoHS国推自愿性认证 IEC62321 标准
GB/T26125-2011
轻松应对
?分析精度高
?测量范围广
?定位超
?测试速度快
?操作特智能
元素与指令对应关系
?标配
O选配
精度微区RoHS检测
地质地矿
合金分析
贵金属分析
技术参数
| 型号 项目、 | XAD | XAD-200 |
| 涂镀层分析 | 可同时分析23个镀层，24种元素，不同层有相同元素也可分析，可检测Li⑶-U（92）涂镀层90种元素 | |
| RoHS分析 | 无 | 有害元素检测（Rohs、卤素） 低检出限可达1 ppm |
| 成分分析 | 用于地矿、合金及贵金属等物质中AI （13） -U （92）的80种元素成分分析 | |
| EFP算法 | 标配 | |
| 软件操作 | 人性化封闭软件，自动判断故障提示校正及操作步骤，避免误操作 | |
| 分析时间 | 1-200秒 | |
| 探测器 | 标配Si-Pin半导体探测器， 选配S D D硅漂移大面积2 5 m m 2探测器 | 标配SDD硅兼大面积25mm2探测器， 选配SDD硅漂移大面积50mm2探测器 /Si-Pin半导体探测器 |
| X射线装置 | 微聚焦加强型射线管 | |
| 准直器 | Φ0.3mm; Φ0.2mm; Φ0.5mm; □ 0.1 *0.3mm; 四准直器可选，Φ0.3mm为标酉己（也可另外订制） 选配四准直器自动切换（也可另夕卜订制 | □ 0.1 *O.3mm/0O.2mm; 00.3/0.5mm; Φ1.2mm; 05mm/03mm; 四准直器自动切换 （也可另外订制） |
| 光路交换器 | 高集成，近测距光斑扩散度＜10% | |
| 滤光片 | 标配一种滤光片，可选配四种滤光片自由切换 | 四种滤光片自由切换 |
| 测量距离 | 具有距离补偿功能，可改变测量距离测量凹凸异型样品，变焦距离0-90mm | |
| 样品观测 | 1/2.7"彩色CCD,变焦功能 | |
| 对焦方式 | 高敏感镜头，无感自动对焦 | |
| 放大倍数 | 光学18-46X,数字放大20-200倍 | |
| 仪器尺寸 | 550mm*760mm*635mm | |
| Z轴移动范围 | 145mm | |
| 样品台移动方式 | 自动XY滑台 | 全自动高精度XY平台 |
| 可移动范围 | 100mm*1 50mm | 210mm*230mm |
| 仪器重量 | 100KG | 120KG |
| 其他附件 | 电脑一套、喷墨打印机、附件箱、十二元素片、电镀液测量杯（选配）、标准片（选配） | |
| X射线标准 | DIN ISO 3497、ASTM B 568 和 DIN 50987 | |
