材质	织布
产地	深圳
产品类别	导电布
厚度	0.1mm
基材	织布
认证	华检测
特性	屏蔽导电
形状	卷状
颜色	灰色
用途	导电 屏蔽信号
种类	屏蔽导电
芯材	织布
分类	屏蔽材料
品牌	佳嘉鸿
型号	JJH-DD- 010
加工定制	是

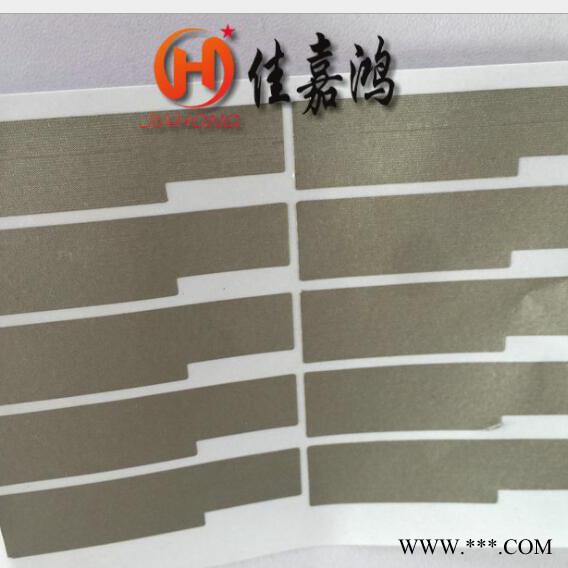

导电布

以纤维布(一般常用聚酯纤维布)经过前置处理后施以电镀金属镀层使其具有金属特性而成为导电纤维布.可分为:镀镍导电布,镀金导电布,镀炭导电布,铝箔纤维复合布.外观上有平纹和网格区分

导电布的用途

可用于从事电子，电磁等高辐射工作的专业屏蔽工作服，屏蔽室专用屏蔽布; IT行业屏蔽件专用

导电布构造

导电布

导电布材料是在聚酯纤维上，先化学沉积或金属物理转移金属镍到聚酯纤维上，在镍上再镀上高导电性的铜层，在铜层上再电镀上防氧化机防腐蚀的镍金属，铜和镍结合提供了良好的导电性和良好的电磁屏蔽效果，屏蔽范围在100K-3GHz。

技术指标 特性 规格 测试标准

导电布 Cu∕Ni -表面电阻 <0.08Ω∕□ ASTM-D-991

压缩形变 <20% ASTM-D-3574

导电布撕裂强度(横/纵) 15/11 N JIS L 1096

使用温度 -40℃~85℃ -

阻燃等级 Pass UL

产品特色

◇通用产品或UL认证产品

◇密封度<1lb╱in(0.175N╱mm)

◇屏蔽效能>60dB(从20MHz至1GHz)

◇定制截面和□、P、D形截面

◇10000次压缩后性能不变

◇宽离型纸，便于去除

◇在离型纸上的轻切件，可方便使用于接地应用

◇符合环保要求

◇可定做长度和截面形状

规格型号

方形导电布衬垫 D型导电布衬垫 带安装夹导电布衬垫

L型导电布衬垫 屏蔽接口垫 屏蔽接口垫

安装说明

◇粘接方式-大多数导电布衬垫均可带背胶，安装时将导电布衬垫直接粘接在金属表面

◇利用安装夹卡接

◇铆钉安装

◇开槽安装

产品应用

导电布衬垫适用于各种电子设备的电磁屏蔽，防静电(ESD)和接地等场合。它的形式多样，广泛用于通讯、计算机、自动控制设备和手机等产品上

布，当下流行触屏手套，防辐射窗帘等。

导电布衬垫采用高导电性和防腐蚀性的导电布，内包高弹性的PU泡棉，经过精密加工而成。导电布衬垫具有良好的电磁波屏蔽效果。可按照客户要求加工各种不同形状和尺寸，广泛用于各种电子产品的EMI/EMC防治。
