品牌:深雕数控SDSK
数控机床分类:其他数控机床
产品类型:全新
动力类型:电动
供应:50台
| 数控机床分类 | 其他数控机床 |
|---|---|
| 产品类型 | 全新 |
| 控制形式 | 数控 |
| 动力类型 | 电动 |
| 控制方式 | 半闭环控制 |
| 控制系统 | 新代 |
| 售后服务 | 整机保修一年 |
| 用途 | 数控特种加工 |
| 运动方式 | 轮廓控制 |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 品牌 | 深圳精雕 |
| 型号 | 1010-2Y |
| 加工定制 | 是 |
一、机器简介：

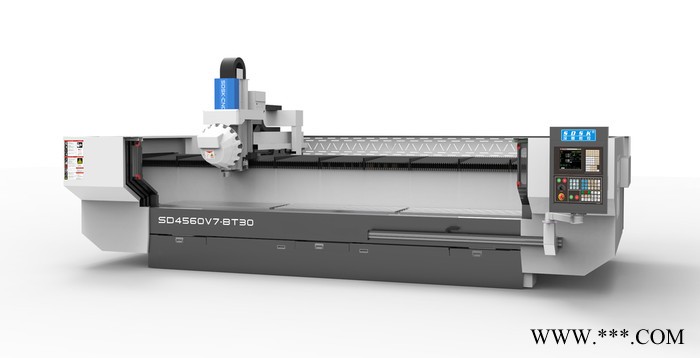

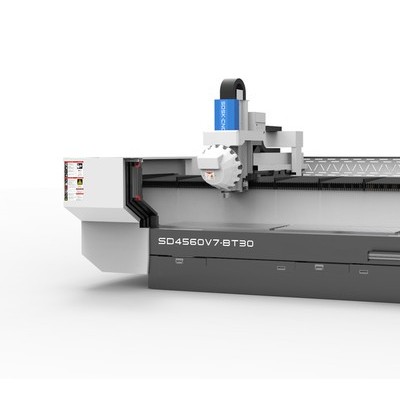

1、SD4560V7-BT30机型系列是专门为客户量身定做的大型4.5米高速型材加工中心; Y轴机头前后移动，运动机构设计在横梁顶部轻巧便捷也方便清理，X轴机头左右移动，Z轴主轴上下移动。
2、机身采用铸铁床身结构；配圣杰24位圆盘刀库；换刀速度为2秒，大大提高生产效率;采用深雕数控系统，X轴配直线电机和光珊尺，YZ轴配伺服电机，台湾上银/银泰精密级直线导轨和精密级滚珠丝杆，德国联轴器，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水系统，保证了更高的加工精度、速度与稳定性;特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙等加工。
3、可另加第四旋转轴、侧铣头、探头功能。
二、机器主要配置清单(单位:mm)
| 规 格 说 明 | 数量 | 原产地 |
| 深雕数控系统/X轴配直线电机，光珊尺/YZ轴配2.9KW伺服电机/主轴伺服驱动 | 全套 | 北京 |
| Y/Z轴用台湾TBI精密级(Y40mm，Z32mm)滚珠丝杆 | 全套 | 台湾 |
| X/Y/Z轴用 台湾上银/银泰 精密级(35mm)滚珠直线导轨 | 全套 | 台湾 |
| 电主轴 (型号BT30/7.5-125) 30000rpmin，7.5KW, 外径125mm，带法兰，带定位槽，带编码器 | 1个 | 深圳 |
| 台湾圣杰16位飞碟式刀库 | 1套 | 台湾 |
| 铸铁床身，铸铁机械零配件(HT250) | 1套 | 自制 |
| 外罩：2mm钢板、喷粉(不锈钢水箱) | 全套 | 自制 |
| 配电柜恒温系统（雷德） | 1套 | 东莞 |
| 施耐德电气配件（施耐德） | 1批 | 天津 |
| 进口TBI P级角接触配对轴承 | 全套 | 台湾 |
| 主轴油冷机 （雷德） | 1台 | 东莞 |
| 电子手轮（昱普） | 1套 | 广州 |
| 对刀仪（深圳精雕 ） | 1个 | 自制 |
| X/Y/Z轴配风琴罩 | 各1套 | 自制 |
| X/Y/Z轴配塑料拖链(鼎泰) | 各1套 | 东莞 |
| 自动润滑油泵（宝腾） | 1套 | 东莞 |
| 空气过滤器（日本雷曼 M107-A空气过滤器） | 2套 | 浙江 |
| 喷水装置 | 1套 | 自制 |
| 水泵（斯纳尔） | 1个 | 常州 |
| 机床附件 | 1套 | 深圳 |
| BT30刀柄/配大小全套缩咀（三合） | 5个 | 深圳 |
三、设备主要技术参数：(单位:mm)
| 机型 | SD4560V7-BT30 |
| 外型尺寸 | 长6300宽3600高2500 |
| 工作台尺寸 | X4500*Y600（T槽） |
| 主轴鼻端至台面 | 高580～低130 |
| 2X/2Y/2Z行程 | X4550 Y650 Z450 |
| 最大空走速度XYZ | X80m/min Y40m/min Z40m/min |
| 最大加工速度 | 12m/min |
| 控制系统 | 深雕数控系统-半闭环 |
| 伺服系统 | 交流伺服 |
| 系统分辨率 | 0.002 |
| 三轴垂直度 | 0.015mm |
| 整机定位精度 | 士0.02mm |
| 局布定位精度 | 300 mm内±0.01mm |
| 重复定位精度 | 0.005mm |
| 主轴数 | 1个 |
| 电主轴功率 | 7.5KW/个 |
| 主轴转速 | 30000rpm/min |
| 夹持刀柄 | BT30 |
| 刀臂式刀库 | 16T |
| 换刀方式 | 自动 |
| 对刀方式 | 自动 |
| 可装料高度 | 350mm |
| 台面承受负荷 | 2000Kg |
| 额定电压 | 380V/50HZ |
| 整机最大功率 | 22KW |
| 整机重量 | 8000Kg |
| 单价 含税含运费 |
|
四、主机标准配置及附件送配件：
| 1. | 控制器 | 11. | 机械、电气、操作说明书1本 |
| 2. | 电主轴BT30 | 12. | 刚性攻牙功能 |
| 3. | 自动润滑系统 | 13. | 电气箱热交换器 |
| 4. | 地基可调垫块 | 14. | 《操作说明书》《程序说明书》《使用说明书》 |
| 5. | 工具箱 | 15. | BT30刀头5个（含拉钉、扳手） |
| 6. | 工作灯 | 16. | BT30锁刀座 |
| 7. | 警示灯 | 17. | M12马铁 |
| 8. | 主轴吹气装置 | 18. | 6寸批士1台 |
| 9. | 传输线 | 19. | 锁咀 ER20（4-16） 1套 |
| 10. | 半封闭式护罩 | 20. | 护罩 |
