类型:剪板机
主电机功率:5.5（kw）
起订:1台
供应:100台
| 类型 | 剪板机 |
|---|---|
| 主电机功率 | 5.5（kw） |
| 重量 | 4200（kg） |
| 原理 | 冷成型 |
| 剪切角 | 1°30′ |
| 剪切次数 | 16（次/min） |
| 动力类型 | 液压 |
| 控制形式 | 人工 |
| 作用对象材质 | 金属 |
| 适用范围 | 通用 |
| 适用行业 | 通用 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 售后服务 | 一年保修 终生维护 |
| 品牌 | hvcen |
| 型号 | QC12Y-4X2500 |

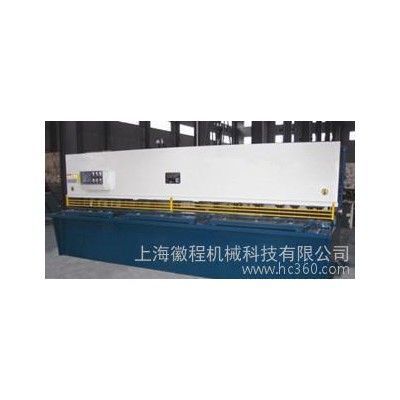

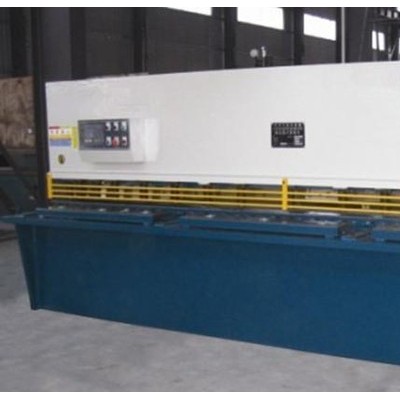

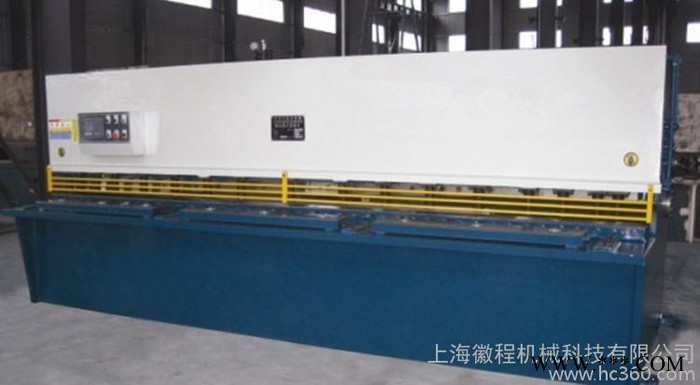

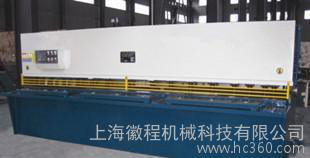

QC12Y液压摆式剪板机性能特点QC12Y-4×2500：
液压摆式数控剪板机性能特点：
1.外形美观，运用UG（有限元）分析方法，经计算机辅助优化设计。
2.整体钢板焊接结构，具有良好的强度，刚度和抗振性，两缸固定于左右立柱上，工作台面上设有辅助刀座，便于刀片作微量调节，工作台面上还装有送料滚球，操作轻便。
3.刀片间隙调无级调整机构，适应不同板厚及材质的剪切需要。
4.刀片可使用四个刃口剪切，延长了刀片的使用寿命。
5.上刀架采用内倾结构，便于落料，提高了制件的精度。
6.调整剪切行程，既可提高加工效率，又可实现分段剪切功能。
7.剪切次数可预先设定并可自动计数，减少了繁锁的清点工作。
8.采用先进的集成式液压系统，减少管路安装，保证了机床运行中高度的可靠性和安全性。
9.采用液压压料机构，由安装在机架前面支承板上若干个压料油缸进油后，压料头在克服拉力弹簧的拉力后下压，压紧板料。在剪切完成后，借助于拉力弹簧的拉力而复位。压料力的大小随被剪切板厚度的增加而增大。
11.电气元件和材料符合国际标准，安全可靠，寿命长。
12.采用50HZ、380V三相四线制供电。机器的电机采用三相380V，对线灯采用单相220V。控制变压器采用二相380V。控制变压器的输出供控制回路取用，其中24V供后挡料控制用，及供给电磁换向阀。6V供给指示灯，24V供给其它控制元件。
13.机器的电气箱位于机床的左侧，机器的操作元件除脚踏开关外，全部集中在机床前面的按钮站上，每个元件的功能由其上方的形象符号标致。
14.前挡料：置于工作台面上，用标尺指示数值，以调节活动挡块达到所需的挡料值。在剪切薄钢板时使用前挡料剪切较方便。
15.后挡料：装于上刀架上，随上刀架作上下摆动，后挡料的调节由0.55KW电动机驱动，经齿轮减速后由丝杆传动。在按下调节按“+”、“-”时可达到挡料板向前或向后的调节，（数字显示尺寸位置）在机动调节不能达到所需的调节值时，可旋动手动调节轮进行手动微调以确保所需的调节值，所以后挡料调节是方便可靠的。当剪切要板料长度大于后挡**大挡料距离时，可将挡料板开至**位置，将挡料板抬起，即可剪切任意的板料。
液压摆式剪板机技术参数：
