加工定制:是
**大原料宽度:1250（mm）
起订:1台
供应:2台
| 加工定制 | 是 |
|---|---|
| 最大原料宽度 | 1250（mm） |
| 最大原料直径 | 800（mm） |
| 最大收卷直径 | 800（mm） |
| 分切速度 | 310（m/min） |
| 收卷轴 | 总张力气胀轴 |
| 总功率 | 11（Kw） |
| 品牌 | HHL |

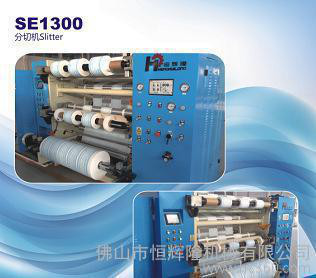

HHL-SE1300S型高速分切机技术配置
一、概述
HHL-SE1300S型高速分切机，设备主要适用于薄膜材料的分切复卷设备。该机的放料架与收料架均采用独立收放卷控制张力。并配有光电自动跟踪纠偏系统，收卷采用中心表面摩擦收卷。该机速度快，能耗低。
本机由膜放卷单元、在线分切单元、收卷单元、电气控制系统及相应气动控制仪表等组成**次的硬件、完善的软件配置，满足国情的性能和合理价位。采用先进的“集中式数控系统”，具有自动化程度高、功能齐全、性能定可靠、操作简便及生产效率高等优点。
本机型显著特点：
⊙**高机械速度： 310m/min
⊙放卷采用超低摩擦气缸摆动辊检测，具有高精度高灵敏度的张力控制。收卷采用高精度张力检测器，具有高精度高灵敏度的张力控制。
⊙异地加减速及速度自动控制，加减速张力稳定。
⊙采用日本三菱Fx3U系列PLC集中控制、彩色人机界面汉显操作系统。机、电、光、气一体化设计，具有完善的安全保护功能。
二、主要性能
主 要 技 术 参 数
⊙基材宽幅： 1250mm
⊙整机机械总功率 ： ~11kw
⊙分切卷取边缘整齐： ±1mm
⊙分切速度： 5-310m/min（分切速度取决于所用基材的特性、厚度均匀性、特性及其它）
⊙机械速度： 310/min
⊙分切方式： 平刀分切
⊙验收速度： 透气膜280m/min
⊙分切基材宽度： 1250mm
⊙收放卷**大直径： Φ800mm
⊙纸筒**大长度： 1250mm
⊙纸筒规格： 内径Φ76mm×外径Φ92mm
⊙收放卷气胀轴外径：Φ74mm
⊙导辊长度： 1350mm
⊙分切有效宽度： 1250mm
⊙张力控制范围： 3~20kg/全幅宽
⊙张力控制精度： ±0.5kg/全幅精度
三、主要配置清单
⊕张力系统： 进口器件，自主研发
⊕可编程控制器： 日本三菱Fx3U系列
⊕DA及AD模块： 日本三菱Fx3U系列
⊕人机界面： 台湾（彩色7.寸）
⊕主机驱动器： 2.2KW AC Motor
日本安川2.2KW高性能矢量变频器
⊕收放卷驱动器：高性能西门子变频电机
⊕超低磨擦气缸： 超低磨擦气缸
⊕精密调压阀： 精密调压阀
⊕其它气动元件： 台湾Airtac气动元件
⊕铝导辊： 祥泰低启动转矩精密硬面铝导辊
⊕低压电器： 国内**
