材质:不锈钢
额定温度:650℃
起订:1台
供应:100台
发货:60天内
立即购买
| 材质 | 不锈钢 |
|---|---|
| 额定温度 | 650℃ |
| 工作温度 | 650℃ |
| 功率 | 60KW |
| 类型 | 回火炉 |
| 毛重 | 1200kg |
| 主要用途 | 大专院校,高温煅烧,工矿企业,工业电炉,科研单位实验室,热处理电阻炉,医疗方面 |
| 最大电压 | 380V |
| 炉膛最高温度 | 650℃ |
| 品牌 | 丹力 |
| 型号 | RJ2 |
| 加工定制 | 是 |
| 质量认证 | ISO9001 |

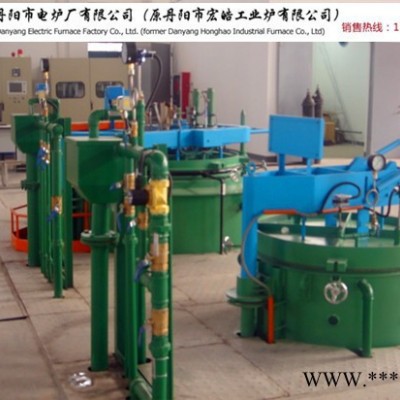

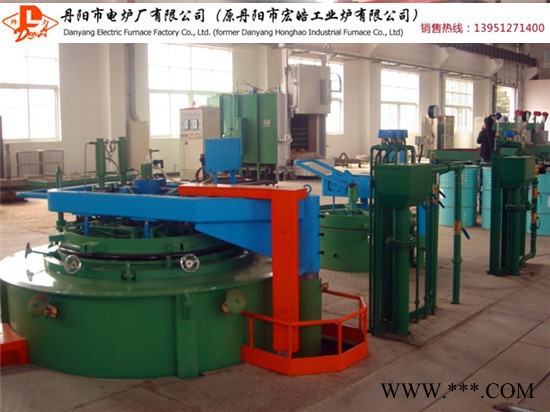

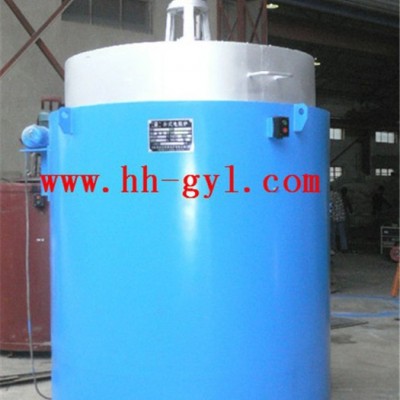

RJ2系列井式回火电阻炉（以下简称电炉）是周期作业式电炉，主要供一般中、小型金属或合金机件在低650℃以下的空气中进行回火热处理之用。电炉设有通风机装置和导风系统，使炉温均匀度控制在±5℃之内，确保工件受热均匀。温控系统采用上海国龙TCW-32A智能仪表PID过零触发可控硅、高精度智能表控温，控温精度高，炉温稳定性好。
技术规格
名称 单位 RJ2－25－6 RJ2－35－6 RJ2－55－6 RJ2－75－6
额定功率 kW 25 35 55 75
额定电压 380V、50Hz
额定温度 ℃ 650
相数 相 2 3
加热元件接法 串联 Y Δ Y．Y
控温区数 区 1 2
工作尺寸 直径 mm Φ400 Φ500 Φ700 Φ950
深度 mm 500 650 900 1200
空炉损耗功率 kW ≤5 ≤7 ≤12 ≤14
空炉升温时间 h ≤1.5 ≤2 ≤2.5
炉温均匀度 ℃ ±5
装载量 kg 150 250 750 1000
外形尺寸 长 mm ～1400 ～1500 ～1850 ～2120
宽 mm ～1250 ～1340 ～1740 ～2080
高 mm ～1900 ～2100 ～2700 ～3000
重 量 t ～1.4 ～1.7 ～3 ～3.8
结构简介
本系列电炉由炉体、炉盖、炉盖启闭机构、热风循环装置、保护筐及温控系统等组成。
炉体外壳用钢材焊接成形，内用0.6g/cm3超轻质节能耐火砖砌筑成竖井式炉膛，承重部位和易碰撞部位用重质耐火砖砌筑（砌筑时泥浆中加入适量高温粘结剂），增强炉衬结构强度。保温层采用硅酸铝耐火纤维、石棉板等保温材料，提高炉体保温性能，降低炉侧表面温升。
加热元件采用0Cr25Al5合金丝，绕制成螺旋状，搁置在炉膛四周的炉丝搁砖上，并用定制插口搁砖固定，防止脱出。RJ2-35-6型和RJ2-55-6型电炉的炉膛较浅，加热元件为一区布置；炉盖外壳亦用钢材焊接成型，内壁用1Cr18Ni9Ti耐热钢制作，使用寿命长。炉盖内衬采用硅酸铝耐火纤维作隔热和保温，既可提高炉盖保温性能，又可降低炉盖重量。炉盖与炉体的密封采用插入式结构，密封材料为硅酸铝耐火纤维或清洁干河砂，防止热量散发。
炉盖的启闭根据不同型号的电炉采用两种结构：
1、 RJ2-25-6型和RJ2-35-6型电炉，因炉盖较轻，故采用杠杆机构。当需开启炉盖时，将手把向下压，炉盖即上升，脱离密封槽，再将手把向旁移动即可。当需关闭炉盖时则反之。
2、 RJ2-55-6型和RJ2-75-6型电炉，因炉盖较重，故采用液压机构。当需开启炉盖时，先启动油泵电机，液压油由齿轮泵输出，经过单向阀输入液压油缸，推动炉盖上升；炉盖脱离密封槽后，抓住把手将炉盖向一旁移去即可。当需关闭炉盖时，先将炉盖与密封槽对准，然后打开回油管阀门，液压油即从液压油缸流回到储油桶内，炉盖随着下降。
为确保炉温均匀性，电炉设有通风机装置和导风机构。通风机装置安装在炉盖上，风扇和风扇轴均采用1Cr18Ni9Ti耐热钢制作，使用寿命长。导风筒亦采用1Cr18Ni9Ti耐热钢制作既可作导风筒，亦可当作装料筐使用。导风筒放置在炉膛中心，下部有装料筐座。风扇为离心式，当风扇高速旋转时，风从风扇内吹出，沿挡风板吹向加热元件，再从导风筒下部吹过工件，再从风扇下的导风口吸入风扇内，再吹出……。如此往复循环，使工件受热均匀。
为防止装料筐（导风筒）进出炉膛时碰撞加热元件和炉体，炉内设保护筐，保护筐亦采用1Cr18Ni9Ti耐热钢制作。
电炉设有连锁控制装置，当稍开启炉盖时，自动切断通风机装置和加热元件的电源；（对RJ2-55-6型和RJ2-75-6型电炉而言）炉盖上升到位后，自动切断液压装置的电源；炉盖关闭到位后，自动恢复通风机装置和加热元件的电源。可防止由于误操作而产生的故障和事故。
温控系统在概述中亦已介绍过，不再重述。
