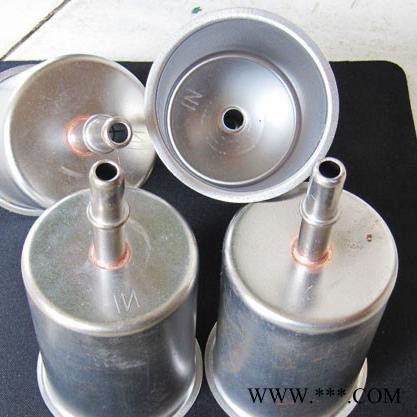

常州鼎基热处理对外提供加工钎焊处理加工，本公司硬钎焊主要用作黄铜与黄铜的焊接，黄铜与紫铜的焊接，黄铜与不锈钢的焊接等等。

不锈钢定义是主要加铬元素使钢处钝化状态**是具有不锈特性的钢。不锈钢是主要为Cr-Fe系和Cr-Fe-Ni系三元合金。铁是基体，铬是主要的合金元素。为了使钢具有不锈的特性，ω（Cr）必须高于12%。此时，钢的表面能迅速形成致密的Cr2O3氧化膜，使钢的电极电位和氧化介质中的耐腐蚀性发生突变性提高。在非氧化介质（HCl、H2SO4）中，其实铬的作用并不明显，除铬外，不锈钢中还须加入能使钢钝化的Ni、Mo等元素，加入合金元素基本上分为两类：一类是形成或者稳定奥氏体的元素：如碳。镍、锰、氮等，其中碳和氮使用程度**大；另一类是缩小或者封闭γ相即形成铁素体的元素：如铬、硅、钼、钛、铌、铝等。由于合金元素的不同，不锈钢在温室下呈现不同的组织。根据其组织不同，不锈钢可分为铁素体不锈钢、马氏体不锈钢、奥氏体不锈钢、奥氏体-铁素体不锈钢和沉淀硬化不锈钢。

在各种类型的不锈钢中奥氏体不锈钢的应用**广泛，品种也**多。由于奥氏体不锈钢的Cr、Ni含量较高，因此在氧化性、中性以及弱还原性介质中均具有良好的耐腐蚀性。奥氏体不锈钢的塑韧性优良，冷热加工性能俱佳，因而广泛应用于建筑装饰、食品工业、医疗器械、纺织印染设备、石油、化工、原子能、航空和航天等工业领域。

为突出对比性，特列出钢碳的相应的物理性能。碳钢密度与不锈钢差别不大。电阻率则按碳钢、铁素体不锈钢、奥氏体不锈钢顺序递增。奥氏体不锈钢的电阻率可达碳钢的5倍左右。奥氏体不锈钢的线胀系数比碳钢的约大50%，而马氏体不锈钢和铁素体不锈钢的线胀系数大体上和碳钢的相等。奥氏体不锈钢的热导率比碳钢的低，仅为其1/3左右。另二类不锈钢的热导率为碳钢的1/2左右。

不锈钢的钎焊性

1.表明氧化膜。如上所述，不锈钢除含主要合金元素铬外，往往还含镍、锰、钛、钼、铌、铝等元素。在表面上形成的主要氧化物有Me2O3（Me=Fe、Ni、Cr、Mn、Ti）和MeO· Me”2O3（Me’=Fe、Ni、Mn；Me”=Cr、Fe、Ni、Mn、Ti）两大类。其中Cr2O3和TiO2相当稳定，比较难以去除。在空气中钎焊时必须采用活性强的钎剂以清除这些氧化物；在保护气氛中钎焊时，只有在低露点的高纯气氛和足够高的温度下氧气膜才能被还原；真空钎焊时，要求良好的真空度（10-2Pa以上）和足够高的温度，才能取得良好的效果。

2.钎焊加热温度。对铁素体不锈钢来说，只要钎焊加热温度不使其晶粒发生猛烈长大，即可认为合适。
