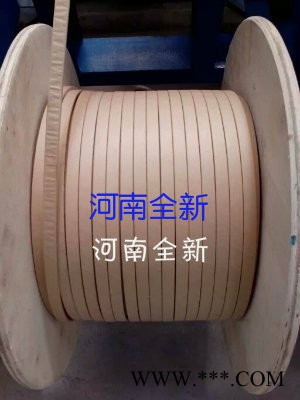

厂家纸包扁线 NOMEX纸包线 纸包铝线 纸包铜线
2021-11-13 17:5510390已售
价格:
￥50.00/公斤
品牌:河南全新
产品认证:ccc
绝缘厚度:0.45 0.3 0.4
起订:300公斤
供应:10000公斤
发货:3天内
立即购买
| 产品认证 | ccc |
| 绝缘厚度 | 0.45 0.3 0.4 |
| 拉伸强度 | 30 |
| 芯数 | 1 |
| 护套材质 | 电话纸 电缆纸 |
| 电线最大外径 | 30 |
| 材料形状 | 扁线 |
| 品牌 | 河南全新电磁线 |
| 型号 | ZB |
| 加工定制 | 是 |
※ 产品名称：纸包线
※ 产品介绍：纸包线是由无氧铜杆或电工圆铝杆经一定规格的模具挤压或拉拔后退火处理的导线，再在铜（铝）导体上绕包两层或两层以上绝缘纸(包括电话纸、电缆纸、高压电缆纸、匝间绝缘纸等)的绕组线，适用于油浸式变压器线圈及其它类似电器绕组用线。经挤压工艺生产的电工裸铜（铝）导线是生产电缆纸包线是最理想的材料。
※执行标准：GB/T7673-2008 |
|
※ 生产范围：
铝扁线
窄边尺寸：a:1.00mm—8.00mm
宽边尺寸：b:3.00mm—25.00mm
铜扁线
窄边尺寸a:0.90mm—5.60mm
宽边尺寸b:2.00mm—16.00mm
铜铝圆线
导体标称直径：φ1.7—φ8.0
若选用规格超出以上范围，请与我们联系 | | | | |
|
|
※ 材料：
铝扁线应符合GB5584.3-2009规定，20℃时的电阻率不大于0.0280Ωmm2/m
铜扁线应符合GB5584.2-2009规定，20℃时的电阻率不大于0.017241Ωmm2/m
※ 纸包圆（扁）线的绝缘厚度应分别符合以下要求或由供需双方协商规定： | | 导体标称直径 | 1.000≤d≤5.00 | 标称绝缘厚度（mm） | 0.30 | 0.45 | 0.80 | 1.20 | 1.80 | 4.25 | 允许偏差（mm） | ±0.05 | ±0.05 | ±0.10 | ±0.12 | ±0.15 | ±0.30 | 注：介于两种规格之间的厚度，取大规格对应的偏差 |
标称绝缘厚度δ(A-a)或(B-b)（mm） | 偏差/% | 大于 | 小于或等于 | — | 0.50 | +0 -10 | 0.50 | 1.25 | +0 -7.5 | 1.25 | — | +0 -5 | 注：若最大外形尺寸没超过导体最大尺寸加上本规定的最大绝缘厚度，允许绝缘厚度超过规定值。 |
※ 纸包线的弯曲标准
绝缘厚度/mm | 实验方法 | 试棒直径 | | 绝缘厚度/mm | 实验方法 | 试棒直径 | 0.30≤σ≤0.80 | 卷绕 | 100 | 0.30≤σ≤0.80 | 宽边弯曲 | 150 | 1.20≤σ≤4.25 | 150 | 1.20≤σ≤4.25 | 200 |
|
