商品型号	QC11K-6*3200
商品品牌	昌博

产品名称：数控剪板机
型号：QC11K
规格：6×3200

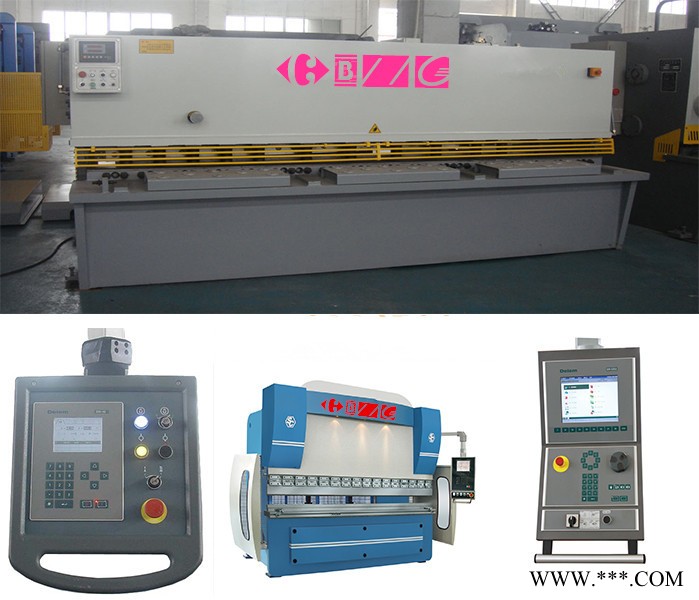

产品简介：QC11K-6×3200 数控剪板机
详细介绍：
一、QC11K系列数控液压闸式剪板机的特点：
1、液压传动、焊接式刀架、机架整体焊接，坚固耐用，使用蓄能器回程，平稳迅速。
2、刀架行程可根据剪切板料宽度自行调节，上、下刀各有四个刃口，可翻转多次使用。

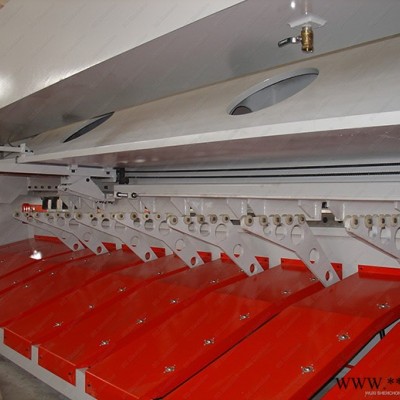

3、剪板压紧装置采用独立的压料缸，每个压料缸底部均有塑料垫脚，以防划伤工件。
4、数控系统与位置编码器组成闭环控制系统。速度快、精度高、稳定性好，确保后挡料位移精度。同时，数控系统具有补偿功能及自动检测等多项功能。
5、  后挡料机构采用滚珠丝杠,无间隙传动.
二、技术参数
    可剪板厚6 mm               可剪板宽3200 mm
    行程次数6 times/min       后挡料行程距离600mm
    剪切角 1°～3°              喉口深度 100 mm
    主电机功率 7.5KW
三、机床主要配置:
1、  液压密封件：进口品牌
2、  主要低压电气元件:施耐德

四.   数控系统简介:
 (一)  数控系统功能:
 1、5.7英寸STN型液晶显示,16单色。
 2、 图示操作终端安装在操作面板上,通过CPU接口与可编程控制器连接.可显示多个用户操作画面,并可对所要显示的画面进行保密。
 3、直接输入所剪切板料的参数，系统所控制的两轴自动定位。
 4、系统存储十个加工工序，根据需要任意调用，并且自动执行，操作方便。
 5、两数控轴的伺服电机定位速度可任意调节，从而提高工作效率。
 6、系统内设置参数调整功能,可任意修改两轴的参考点.从而调节数控系统的定位值。
 7、系统设有自动退让功能,可使后挡料在剪板的过程中及时让开,避免了在剪板的过程中后挡料与板料之间的干涉。
 8、每次在机器通断电后,重新启动时数控系统所控制的两轴可以自动寻参考点,确保重复定位精度。
 9、X轴定位精度0.05mm，Y轴定位精度0.02mm
 10、X轴重复精度0.05mm，Y轴重复精度0.02mm
 (二) 数控系统配置:
5.7寸触摸屏         台湾海泰克
可编程控制器        日本三菱
变频调速器          日本三菱
编码器              日本**
五.  验收标准
1、验收方式：设备完工后在供方厂内进行验收。
2、验收标准：参照国标GBT14404-93?剪板机精度?及供方出厂标准执行。
六.  售后服务
1、  需方操作工或维修人员可在设备装配调试阶段到供方熟悉机器性能，供方负责为需方操作人员进行技术培训。
2、  供方提供机器的免费调试服务，需方提供必备的起吊设备及辅助人员。
机器质保期一年，机器在质保期内发生故障，供方负责免费维修（需方违反操作规程由人为引起的损坏除外）。
