品牌:凯特尔
产品适用范围:用于铝线、钢线、钢杆、钢芯铝绞线等电线电缆进行卷绕扭转试验
测量精度:0.01mm
供应:66台
发货:1天内
| 产品适用范围 | 用于铝线、钢线、钢杆、钢芯铝绞线等电线电缆进行卷绕扭转试验 |
|---|---|
| 测量精度 | 0.01mm |
| 材质 | 不锈钢 |
| 产地 | 江苏苏州 |
| 经营模式 | 自产自销 |
| 售后服务 | 一年保修 |
| 测量范围 | 压线板工作宽度：200mm |
| 电源电压 | 220 |
| 工作温度范围 | 安全 |
| 类型 | 电子扭转试验机 |
| 驱动方式 | 全自动 |
| 外形尺寸(长×宽×高) | 固定 |
| 显示分辨率 | 0.01 |
| 行程 | 200 |
| 样式 | 立式 |
| 品牌 | 凯特尔 |
| 型号 | K-LJN |
| 加工定制 | 是 |
| 试验扭矩范围 | 6205 |
| 扭矩最小读数值 | 0.1 |
| 扭角最小读数值 | 0.1 |
| 扭转速度 | 0-70 |
一、适用范围

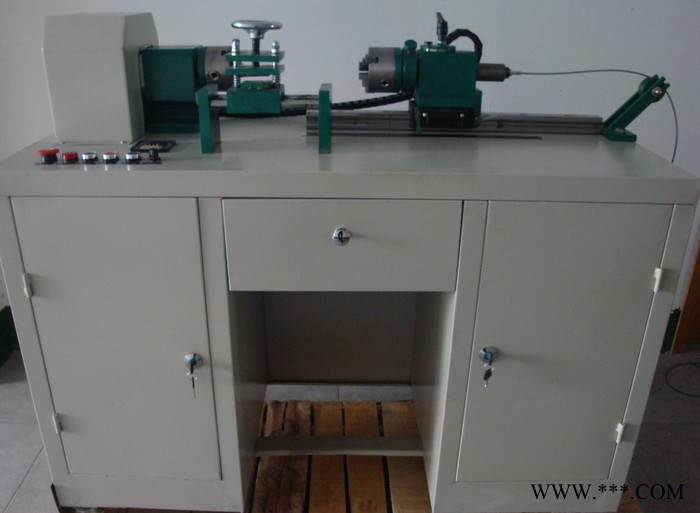

线材卷绕扭转试验机常用于铝线、钢线、钢杆、钢芯铝绞线等电线电缆进行卷绕扭转试验。符合GB/T 4909.4-2009 《裸电线试验方法.扭转试验》与GB/T 4909.7-2009《裸电线试验方法.卷绕试验》标准要求，参考GB/T3428-2002、GB/T3428-2012等标准设计。用于铝线、钢线、铜杆需要进行卷绕、扭转试验。线材卷绕扭转试验机是钢芯铝绞线生产厂商必备的检测工具。
二、主要技术参数
1、 铝线：Ф3mm-6mm用芯棒
Ф3mm以下建议用手工卷绕
2、 钢丝：Ф4mm以下
3、压线板工作宽度：200mm
4、芯棒长度：100mm
5、卷绕速度：0-70r/min（可调）
6、芯棒直径(新标准要求配置)：Ф1mm-19mm
7、扭转速度：0-70/min（可调）
8、电机： 0.750KW、AC220V、2.3A
9、额定电压：AC220V/50HZ
10、计数范围:9999
11、配重砝码：1套
三、包装箱清单
名 称 数 量
主机 1台
试验芯棒 1套
夹持器扳手 1套
标准配重砝码 1套
配重挂线 1根
使用说明书 1份
合格证 1份
四、主要配置清单：
名称 | 规格 | 厂家 |
电机 | 0.75KW、1HP三相异步电机 | 欧邦电机 |
变频器 | 0.75KW变频器 | 士林 |
计数器 | HB48 | 正泰 |
三爪 | 夹持范围￠1-￠25 | 环球 |
轴承 | 53208+U208 | SKF |
轴承 | 6206-2Z | SKF |
轴承 | 6205N | SKF |
轴承 | SKF100*26*8 | SKF |
轴承 | SKF15*42*17 | SKF |
砝码 | 1KG(5个） | 苏州凯特尔 |
导轨 | ￠16和￠20镀硬络光轴 | 苏州凯特尔 |
导轨滑块 | SC16UU和SC20UU | TRH |
表面处理 | 粉末烤漆 防静电喷漆处理 220度高温固话 | 苏州凯特尔 |
