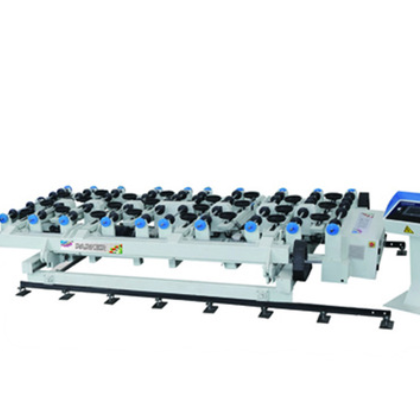

一、全自动双翻多工位玻璃上片机

技术参数：

1）上片尺寸范围：最小上片尺寸：1500*1500mm,

最大上片尺寸：2440*3660mm/4000*2800mm

2）上片厚度：3~19mm。

3）最快上片周期：30-60s（可调）

4）传输速度：0~40m/min（可调）

5）最大吸片深度：750mm

6）最大上片负荷：900Kg

7）单侧上片臂数量：四个臂。

8）单臂吸盘数：三个。

9）上片翻转臂：双翻

10）上片工位：多工位

11）电源/功率

安装电源：380V/50Hz（特殊情况可根据客户要求调整）

12）安装功率：约9KW

13）压缩空气：0.5-0.8Mpa

14）真空压力：-70~90Kpa（根据玻璃厚度可调）

15）X轴常规行走速度：25m/min（变频可调）

Y轴常规行走速度：5m/min  （变频可调）

16）台面高度：900±50mm

二、全自动玻璃切割机

1、设备参数：

★可切割玻璃最大尺寸：3660*2500mm/4000*2800mm

★工作台高度：900±50mm.

★切割厚度∶3~25mm

★切割精度：≤±0.20mm/m

★ 切割桥速度∶0~150m/min.（可调）

★ 刀头架速度0~160m/min （可调）

★ 切割头定位精度误差 ≤±0.15 mm

★切割操作：切割采用气压与弹簧SMC精密数显模块，刀头360度旋转，上下式切割可切割任何形状玻璃

★供油方式：自动注油装置

★输送装置：自动感应同步带自动传输装置（方便玻璃上下片传输，达到自动传输 减少人工工作量）

★玻璃定位：采用光电扫描定位系统与机械定位并用

2、电源/功率：

★ 安装电源要求：380V/50Hz

★ 设备实际功率：5KW。

★压缩空气：0.8MPa。

3、机械部分

★ 台面：国产黑色纤维毡

★台板：采用进口防水/防火板。

★齿条/导轨：台湾YYC/德国ATLANTA。

★主要轴承：日本NSK

★传输带/带轮：意大利巴贝利

★刀轮/轮夹：德国Bohle。

4、电器部份

★采用PC电脑进行控制,微软视窗界面。

★电压：380V/50HZ。设备带稳压装置。

★伺服系统：日本欧姆龙/安川伺服电机。

★控制卡：进口控制卡

★电器原件：欧姆龙及施耐德。

★主要气动原件：日本SMC、台湾亚德客

★接线端子：魏德米勒

5、软件

★意大利进口优化软件（意大利OPTIMA）。

★优化软件与生产管理软件可以配套连线使用。

★具有下刀限位保护功能。

★可自动计算产能功能。

★带多种切割图库。（可方便绘图及操作）

★AUTO  CAD绘图软件配套兼容。

★优化软件直接与切割软件兼容。

★具有自动修正功能。确保切割精度。

★切割路径选择功能。确保达到最佳切割速度。

★自动调试切割刀压，快速准确稳定。

★异形切割自动加压，可迅速有效保证切割效果。

★原点补正功能。可二次设定原点。

★操作输入：键盘与鼠标。中/英文对话界面

★具有异形切割刀压自动调解功能，确保切割最佳效果。

★异形模板扫描：具备各种（含异形）模板进行逐点式扫描后转化成CAD图形功能。

★优化软件：可对切割尺寸任意组合排序，输出最佳的切裁方案，提高切裁率。并具有优化后在软件二次人工修改功能。有效提升切割利用率。

★优化压力及速度：依图型、直线、弧线、内弯曲、外弯起点、终点；加速段、减速段等全自动优化调整输出最合适压力及速度。

★ 自动诊断功能：重要电子零件，例如各轴马达、编码器、驱动卡等发生故障时，软件将立刻提示其损坏部位，能迅速判读并协助排除故障。当更新马达或驱动器时，软件能自动将新部件调整到匹配状态，达到“即插即用”的便利，便于维修。

三、FSS-3725型气浮掰片台

1. 技术参数：

1.1 台面规格：3600×2800mm

1.2 台面高度：900±50mm（按客户要求定）

1.3 风机数量：2台 （独立开关控制）。

2. 主要配置

2.1 台面绒布：国产黑色纤维毡

2.2 台面板：高密度纤维板。

2.3 顶杆：横向两根，纵向一根。
