主要技术参数 |
单位 |
CK6152E |
|
床身回转直径 |
mm |
Φ530 |
|
托板上回转直径 |
mm |
Φ280 |
|
加工长度 |
mm |
1500 |
|
行程X/Z |
mm |
X:330 Z：1000/1500 |
|
主传动形式 |
|
三档机械变速 档内变频无级 |
|
主轴转速级数 |
|
无级 |
|
主轴转速范围 |
rpm |
30-150，90-450,315-1600 |
|
主轴端部形式 |
|
A2-8 |
|
主轴通孔直径 |
mm |
Φ90 |
|
主轴孔前端锥度 |
|
公制100/1:20 |
|
主轴电机功率 |
kw |
7.5 |
|

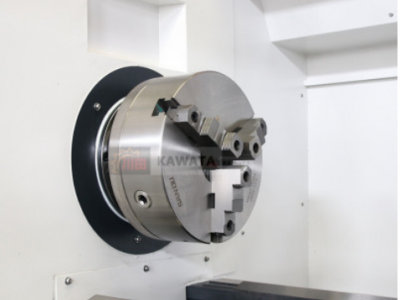

卡盘尺寸 |
mm |
普通Φ250 |
|
滚珠丝杠规格 |
|
2506/4010 |
|
进给电机扭矩X/Z |
N.m |
X：7.5 Z：10 |
|
移动X/Z |
m/min |
6/10 |
|
重复定位精度（X/Z） |
mm |
±0.005 |
|
工件加工精度 |
|
IT6-IT7 |
|
工件表面粗糙度 |
|
Ra1.6 |
|
尾座套筒直径 |
mm |
Φ75 |
|
尾座套筒行程 |
mm |
150 |
|
尾座套筒锥度 |
# |
MT5 |
|
刀架形式 |
|
电动四工位（可选6工位） |
|
刀具外形尺寸 |
mm |
32X32 |
|
导轨形式 |
|
平轨 |
|
总电源容量 |
KVA |
12.5 |
|
外形尺寸 |
mm |
2570/3070x1550X1710 |
|
机床重量（约） |
kg |
3150/3400 |
