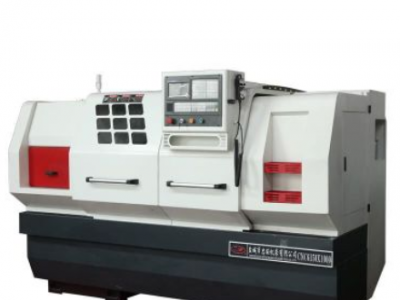

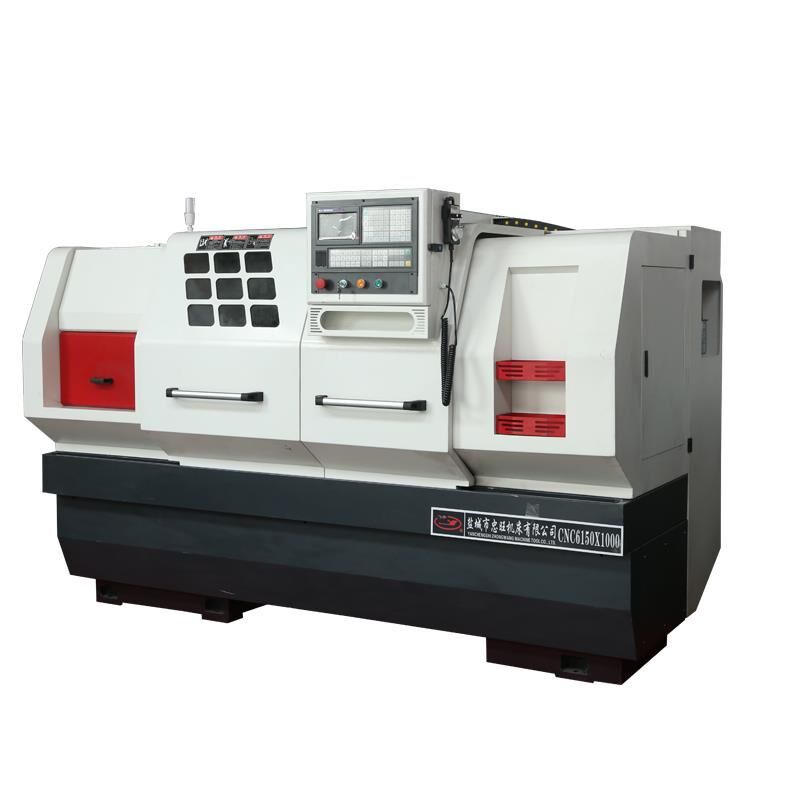

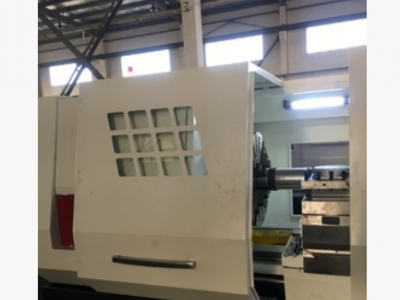

CAK6180/1000-1500-2000-3000-4000大孔径数控车床 大型数控车床整机保修一年
主要技术参数、配置表
|
项目 |
机床规格及主要技术参数 |
||
|
系统 |
数控系统 |
GSK980TD |
|
|
|
床身最大回转直径 |
φ800mm |
|
|
滑板上最大车削直径 |
φ480mm |
||
|
最大工件长度 |
1000/1500/2000mm/3000mm/4000mm |
||
|
主轴 |
主轴轴端 |
D11 |
|
主轴孔前端锥度 |
公制φ120 1:20 |
|
|
主轴通孔直径 |
φ105mm |
|
|
主轴调速范围 |
四档自动/手动 17-98 98-170 170-480 480-760 |
|
|
主轴电机 |
三相异步变频电机10/15 Kw |
|
|
坐标轴 |
横向（X轴）最大行程 |
420mm |
|
纵向（Z轴）最大行程 |
00mm |
|
|
X轴最大进给速度 |
4m/min |
|
|
Z轴最大进给速度 |
5m/min |
|
|
滚珠丝杆直径*螺距 |
X向：32*05 Z向：50*10 |
|
|
导轨跨度 |
550mm |
|
|
重复定位精度 |
±0.01mm |
|
|
回转 刀架 |
刀架型式 |
|
|
刀座数量 |
（4）（6）（8） |
|
|
外径、端面刀柄规格 |
32mmX32mm |
|
|
夹紧 |
手动卡盘 |
K11 400/C11三爪手动卡盘(可选15寸中空液压卡盘) |
|
尾座 |
尾座套筒直径 |
φ100mm |
|
顶尖套最大行程 |
250mm |
|
|
顶尖套锥度 |
MT5 |
|
|
冷却 |
冷却水泵 |
AB-25；125W(三相电泵) |
|
自动润滑装置 |
DHB-(TM)3型电动润滑泵泵 |
|
|
传动 部件 |
主轴轴承 |
国产高精度轴承（新哈） |
|
滚珠丝杠 |
国产高精度滚珠丝杠（） |
|
|
丝杠轴承 |
国产高精度丝杆轴承（新哈） |
|
|
硬轨 |
自制 |
|
|
灯具 |
工作照明灯 |
JC-38B 40W DC24V |
|
随机 资料 |
装箱清单 |
一份 |
|
合格证明书 |
一本（精度检测表） |
|
|
机械说明书 |
一本 |
|
|
电器说明书 |
一本（电器原理图） |
|
|
操作说明书 |
一本 |
|
其它 |
机床总电容量 |
18kW |
|
机床净重(约) |
3900/4500 /5400kg |
|
|
机床外形尺寸 |
3300/3800/4300mm×2000mm×2000mm |
欲了解更多CAK6180数控车床产品信息敬请联系我们惠询13505105060
