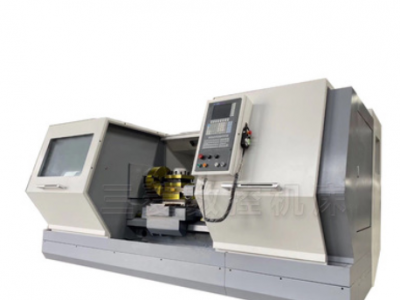

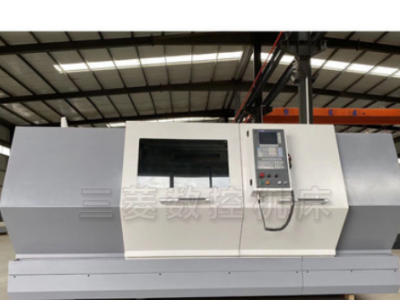

CK6180数控车床参数
|
主要技术参数 |
单位 |
CK6180 |
CK61100 |
|
床身最大回转直径 |
mm |
800 |
1000 |
|
滑板上最大工件回转直径 |
mm |
480 |
660 |
|
最大加工长度 |
mm |
1000/1500/3000 |
1500/3000/6000 |
|
床身导轨跨距 |
mm |
550 |
660 |
|
主传动形式 |
|
三档机械变速，变频无级调速 |
三档机械变速，变频无级调速 |
|
主轴转速级数 |
|
无级 |
无级 |
|
主轴转速范围 |
r/min |
25-850 |
18-600 |
|
主轴端部结构 |
|
C11 |
C11 |
|
主轴孔直径 |
mm |
100 |
130 |
|
主轴孔前端锥度 |
|
公制120 1:20 |
公制140 1:20 |
|
主电机型号 |
|
YVP160M-4-11KW |
YVP180M-6-15KW |
|
刀架最大行程 |
mm |
X向：500 Z向：1200 1650 3100 |
X向：530 Z向：1200 1650 3100 |
|
滚珠丝杠直径×螺距 |
mm |
X向：3205 Z向：5010 |
X向：3205 Z向：6310 |
|
快速移动进给 |
mm/min |
X向：4000 Z向：5000 |
X向：4000 Z向：5000 |
|
定位精度 |
mm |
X向：0.03 Z向：0.04 |
X向：0.025 Z向：0.03 |
|
重复定位精度 |
mm |
X向：0.012 Z向：0.016 |
X向：0.01 Z向：0.015 |
|
工件加工精度 |
|
IT6-IT7 |
IT6-IT7 |
|
工件表面粗糙度 |
|
Ra1.6 |
Ra1.6 |
